Комплексная приёмка слаботочного комплекса (СКС, АПС, СКУД, видеонаблюдение, ОПС, BMS, сеть, GPON) — финальный этап, на котором разрозненные протоколы ПНР превращаются в юридически значимый акт приёмки работ. Для инженера-пусконаладчика (ПНР) задача не «провести показ», а зафиксировать соответствие проекту, нормативам и сценариям эксплуатации с измеримыми критериями и прозрачной дефектовкой. Ниже — рабочая методика для объектов класса БЦ, ТРЦ, жилых комплексов и промышленных площадок.
1. Нормативная база и границы ответственности ПНР / монтажа
Приёмка слаботочного комплекса опирается на несколько уровней нормативов — от федерального закона до отраслевых СП и форм протоколов. Инженер ПНР обязан понимать, какой документ «ведёт» по конкретной подсистеме и где заканчивается зона монтажной организации.
Ключевые документы
- Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — основание для экспертной приёмки систем противопожарной защиты (АПС, ОПС, СОУЭ, дымоудаление при интеграции). Ст. 81–82 определяют порядок ввода объекта и роль заключения экспертизы при необходимости.
- ГОСТ Р 59639-2021 «Системы безопасности зданий и сооружений. Комплекс технических средств. Правила приёмки и методы испытаний» — базовый стандарт для комплексной приёмки: состав испытаний, последовательность, формы протоколов, критерии оценки результатов.
- ГОСТ Р 59638-2021 — унифицированные формы протоколов измерений и испытаний (изоляция, заземление, функциональные проверки).
- СП 77.13330.2016 «Системы и сети связи зданий и сооружений. Нормы проектирования» (актуализированная редакция СНиП 3.05.07-85) — требования к СКС, кабельным трассам, телеком-шкафам, заземлению экранов; разделы по приёмке СКС и сетевой инфраструктуры.
- СП 484.1311500.2020 — проектирование, монтаж, ПНР и приёмка систем пожарной сигнализации (раздел 6, приложение А). Применяется к АПС и связанным интеграциям (лифт, СКУД, вентиляция).
- СП 6.13130.2021, СП 3.13130.2009 — СОУЭ, эвакуационное освещение (если входит в комплекс).
- ГОСТ Р 53325-2012, ГОСТ Р 53316-2021 — технические средства пожарной автоматики и СОУЭ.
- Проект объекта, РД, ведомости объёмов, договор подряда — определяют состав систем и сценарии интеграции.
123-ФЗ и экспертная приёмка. Для объектов, подлежащих экспертизе проектной документации, приёмка систем противопожарной защиты часто проходит в два контура: внутренняя (заказчик — генподрядчик — субподрядчик) и внешняя (ГПН, надзор). Акт внутренней приёмки не заменяет проверку органами надзора, но должен содержать полный комплект протоколов по СП 484 и ГОСТ Р 59639 — иначе замечания ГПН неизбежны.
Разделение зон: монтаж vs ПНР
| Зона ответственности | Монтажная организация | Организация ПНР |
|---|---|---|
| Прокладка кабеля, крепление, маркировка | Да — акты скрытых работ | Контроль выборочный при приёмке |
| Сопротивление изоляции, заземление шкафов | Предоставляет доступ, устраняет дефекты монтажа | Измеряет, оформляет протокол |
| Программирование ППК, контроллеров, NVR | — | Да — настройка, сценарии, адресация |
| Функциональные и комплексные испытания | Участие по вызову (устранение монтажных дефектов) | Проводит, протоколирует |
| Исполнительная документация (схемы «as-built») | Кабельный журнал, схемы трасс | Схемы подключения, таблицы адресов, конфигурации |
| Акт приёмки слаботочного комплекса | Подписывает как исполнитель работ (при наличии) | Инициирует, прикладывает протоколы, ведёт дефектовку |
На практике монтажник сдаёт «физику» (кабель, короба, шкафы), ПНР — «логику» (настройка, измерения, сценарии). Споры на приёмке чаще всего возникают на стыке: «это не наш монтаж, это ваша настройка» vs «кабель проложен с нарушением топологии, мы не можем получить адрес». Поэтому до подписания акта обязательна сводная дефектная ведомость с указанием ответственного за устранение.
Детальная методика ПНР адресной АПС — в статье «Пусконаладка адресной пожарной сигнализации» (пост 1793). Вопросы заземления телеком-шкафов и экранов СКС — см. материалы по заземлению слаботочных систем на pnr24.ru (раздел «Электромонтаж / СКС»).

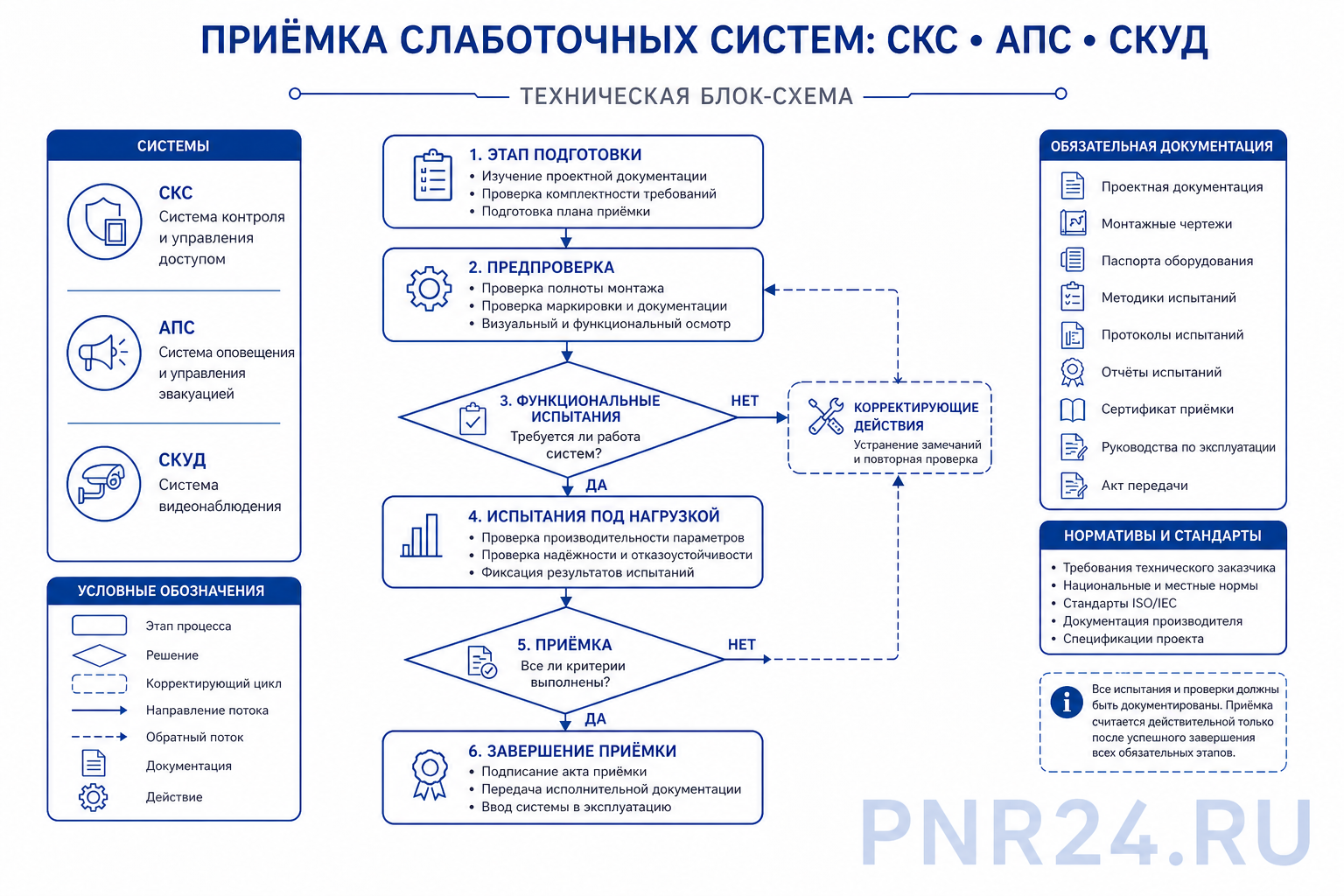

2. Структура акта комплексной приёмки слаботочного комплекса
Акт комплексной приёмки — не перечень «всё работает». Это структурированный документ, связывающий результаты испытаний с договором и проектом. Рекомендуемая структура (по ГОСТ Р 59639 и практике генподряда):
- Титульный блок: объект, адрес, заказчик, генподрядчик, субподрядчики (монтаж, ПНР), дата, номер договора, ссылка на проектную документацию (шифр РД).
- Перечень сдаваемых систем с указанием марок оборудования и зон охвата (этажи, корпуса).
- Состав комиссии — представители заказчика, генподрядчика, эксплуатации, при необходимости — авторский надзор, ПНР, монтаж.
- Перечень приложений — протоколы испытаний по каждой подсистеме, исполнительные схемы, кабельный журнал, лицензии/сертификаты, журнал ПНР.
- Результаты испытаний — сводная таблица: подсистема → протокол № → дата → результат (годен/не годен/условно годен).
- Дефектная ведомость — приложение с классификацией дефектов и сроками устранения.
- Заключение комиссии — «принять / принять с замечаниями / не принимать» с указанием Kгот (см. раздел 5).
- Подписи сторон и отметка об устранении замечаний (повторная приёмка).
Типовая ошибка: подписывают акт «в целом по объекту», не приложив протоколы по каждой подсистеме. При проверке ГПН или аудите заказчика такой акт признаётся формальным. Каждая строка акта должна иметь «хвост» — номер и дату протокола.
3. Матрица подсистем: критерии «годен / не годен»
Ниже — сводная матрица для восьми типовых подсистем слаботочного комплекса. Критерии «не годен» — блокирующие для подписания акта без оформления «условной приёмки» и срока устранения.
| Подсистема | Ключевые измерения / проверки | Критерий «годен» | Критерий «не годен» |
|---|---|---|---|
| СКС | Certification Fluke DSX (Permanent Link), маркировка, заземление шкафа | 100% линий рабочей зоны — Pass по классу (Cat6/Cat6A); Rзаз шкафа ≤ 1 Ом (по проекту); маркировка по ГОСТ Р 53246 | >5% линий Fail; отсутствие протоколов; «звезда» вместо магистрали; экраны не заземлены |
| АПС | Изоляция шлейфов, адресация, функциональные и комплексные испытания (СП 484) | Rиз ≥ 0,5 МОм (500 В); 100% адресов в опросе; сценарии «пожар» отрабатывают; резерв ≥ 24 ч | Потерянные адреса >0 на критичных шлейфах; неисправность «Пожар» не выводится на СКУД/лифт; нет протокола комплексных испытаний |
| СКУД | Проход точек, antipassback, интеграция с АПС, журнал событий | 100% дверей: считывание, срабатывание замка, датчик «дверь открыта»; при «Пожар» — разблокировка < 30 с | Эвакуационные выходы не разблокируются по АПС; потеря связи с контроллером без тревоги; нет резервного питания на замках |
| Видеонаблюдение | Картинка, запись, хранение, PoE-бюджет, интеграция с АПС (архив по событию) | 100% камер по спецификации — online; запись ≥ срока по ТЗ; экспорт архива по событию АПС | «Слепые зоны» по проекту; NVR без RAID/резерва; камеры на PoE ниже Class 3 без injectors |
| ОПС | Зоны, GSM/Ethernet, интеграция с АПС, дублирование каналов | 100% зон — постановка/снятие; сигнал на пульт < 90 с; тревога при вскрытии корпуса | Нет подтверждения приёма на пульт; обход зон без протокола; АКБ < 80% ёмкости |
| BMS | Опрос контроллеров, SCADA, сценарии HVAC, эскалация аварий | ≥ 98% точек в online; сценарии «пожар» → отключение притока; журнал событий 90 суток | Критичные точки (дымоудаление, лифты) offline; нет связи АПС→BMS; SCADA без резервирования сервера |
| Сеть (ЛВС) | Коммутация, VLAN, маршрутизация, STP, мониторинг, ИБП | Сегментация по проекту; ping-loss < 0,1%; время восстановления STP < 30 с; ИБП ≥ 30 мин на core | Плоская сеть без VLAN; петли без STP; single point of failure на core без резерва |
| GPON / FTTH | Optical power budget, BER, provisioning ONT, QoS | Optical level ONT: −8…−27 dBm (тип.); BER < 10−10; 100% ONT в EMS; throughput по SLA | Optical level вне диапазона; «красные» ONT в EMS; нет теста failover OLT |
4. Классификация дефектов и влияние на подписание
Дефектовка — основа переговоров на приёмке. Без единой классификации заказчик смешивает «криво висящую табличку» и «не работает разблокировка при пожаре». Рекомендуемая трёхуровневая шкала (согласуется с практикой ГОСТ Р 59639 и строительного контроля):
| Класс | Определение | Примеры | Блокирует подписание? |
|---|---|---|---|
| Критический | Нарушает безопасность, норматив или ключевой сценарий эксплуатации | Нет разблокировки СКУД по «Пожар»; АПС не выводит тревогу на пульт; отказ дымоудаления по сценарию; optical level GPON вне диапазона на магистрали | Да — акт «не принимать» или «условно» с запретом эксплуатации до устранения |
| Значительный | Система работает частично; нарушен проект, но есть обходной путь | 15% линий СКС Fail; 3 камеры offline из 120; antipassback отключён; BMS: 5% точек offline на некритичных участках | Условно — подписание с приложением №2 (срок устранения ≤ 14–30 суток по договору) |
| Незначительный | Косметика, документация, не влияет на функцию | Опечатка в маркировке; неровная наклейка; отсутствует одна страница «as-built»; цвет RJ45-накладок не по стандарту заказчика | Нет — фиксируется в ведомости, устранение в гарантийный период |
Правило комиссии: один критический дефект в контуре «жизнеобеспечение / пожарная безопасность» (АПС, СКУД на эвакуации, СОУЭ, дымоудаление) = акт не подписывается до полного устранения и повторного протокола. Значительные дефекты допускают «условную приёмку» только при письменном согласии заказчика и фиксированном сроке.
5. Расчёт коэффициента готовности Kгот
Для объективной оценки готовности комплекса к приёмке используют коэффициент готовности по контрольным точкам (checklist items), согласованным в программе испытаний:
Kгот = (Npass / Ntotal) × 100%
где:
- Ntotal — общее число контрольных пунктов программы испытаний (измерения, функциональные проверки, интеграционные сценарии);
- Npass — число пунктов, выполненных с результатом «годен» (без замечаний класса «критический» и «значительный»).
Пример расчёта для объекта с 847 контрольными пунктами
На БЦ «Север» программа испытаний содержит Ntotal = 847 пунктов (распределение: СКС — 312, АПС — 186, СКУД — 98, видео — 74, BMS — 89, сеть — 52, GPON — 36, интеграции — 40).
По итогам приёмочного дня:
- Npass = 831 (годен);
- Nfail = 16 (не годен): 8 — значительные (5 линий СКС Fail, 2 камеры offline, 1 точка BMS); 8 — критические (3 двери СКУД без разблокировки по АПС, 2 шлейфа АПС с потерянными адресами, 3 интеграции АПС→лифт не отработали).
Kгот = 831 / 847 × 100% = 98,11%
При внутреннем пороге заказчика Kгот ≥ 99% и нулевой терпимости к критическим дефектам объект не принимается, несмотря на высокий процент. Комиссия оформляет акт «не принимать» с перечнем 16 пунктов и назначает повторную приёмку через 5–10 рабочих дней после устранения критических дефектов.
Практика: порог Kгот = 100% часто требуют на объектах с экспертизой 123-ФЗ. На коммерческих объектах допускают 98–99% при условии отсутствия критических дефектов и оформления «условной приёмки» на значительные.
6. Формулировки дефектов для акта (образцы)
Формулировки должны быть однозначными: место, параметр, норматив, класс дефекта, ответственный. Образцы для копирования в дефектную ведомость:
- № Д-014, критический. «Точка доступа СКУД № 12 (1 этаж, эвакуационный выход В-1.3): при имитации «Пожар 2» на ППК С2000М (шлейф 3, зона 204) электромагнитный замок не разблокируется в течение 30 с. Требование: СП 484 п. 6.8, проект АР-СКУД-04. Ответственный: ООО „МонтажСервис». Срок: 3 раб. дня.»
- № Д-027, значительный. «Линия СКС W-047 (коммутатор SW-2F порт Gi0/24 → розетка R-204-12): результат certification Cat6A Permanent Link — Fail (NEXT @ 250 MHz: −2,1 dB, норма ≥ 0 dB). Протокол Fluke № 2026-0847 от 28.08.2026. Ответственный: ООО „КабельПро». Срок: 7 раб. дней.»
- № Д-031, критический. «Интеграция АПС → лифт № 2 (ЩЛ-Л-02): при срабатывании извещателя ДИ-308 (адрес 47, 3 этаж) лифт не опускается на 1 этаж и не открывает двери. Протокол комплексных испытаний не оформлен. Требование: СП 484 приложение А. Ответственный: ООО „ЛифтИнтегра». Срок: 5 раб. дней.»
- № Д-038, незначительный. «Маркировка кабеля СКС в телеком-шкафу 2 этажа: на 4 из 48 патч-кордов отсутствует бирка с номером линии по кабельному журналу. Функциональных нарушений нет. Ответственный: ООО „КабельПро». Срок: 14 раб. дней.»
7. Календарь приёмочного дня (Д−5 … Д+0)
Сводный график подготовки к дню подписания акта — рабочий инструмент руководителя ПНР:
| День | Действия | Ответственный | Выходной документ |
|---|---|---|---|
| Д−5 | Сверка комплектности ИД; выгрузка «красных» точек из BMS/EMS; internal pre-punch | Руководитель ПНР | Сводка готовности по подсистемам |
| Д−4 | Устранение критических замечаний pre-punch; повторные измерения СКС/АПС | Монтаж + ПНР | Обновлённые протоколы |
| Д−3 | Репетиция интеграционных сценариев (АПС→СКУД, АПС→лифт, АПС→BMS); видеофиксация | Инженеры ПНР | Черновик протокола комплексных испытаний |
| Д−2 | Печать полного комплекта протоколов; согласование состава комиссии с заказчиком | Документооборот / ПНР | Пакет на 50+ листов + опись |
| Д−1 | Walk-through с представителем заказчика; фиксация «мелочей» как незначительных | ПНР + заказчик | Предварительная дефектная ведомость |
| Д+0 | 09:00 — открытие комиссии; 09:30–12:00 — выборочные проверки; 12:00–14:00 — интеграционные сценарии; 14:00–16:00 — подведение итогов, расчёт Kгот; 16:00 — подписание акта / протокол разногласий | Комиссия | Акт приёмки / акт осмотра с отказом |
8. Интеграционные испытания, чек-лист подписания, замечания ГПН и заказчика
Матрица интеграционных испытаний
Комплексная приёмка отличается от поштучной сдачи подсистем именно проверкой связей. Минимальный набор сценариев:
| № | Сценарий | Инициатор | Ожидаемая реакция | Критерий Pass |
|---|---|---|---|---|
| 1 | АПС → СКУД | «Пожар» на шлейфе эвакуации | Разблокировка всех дверей зоны | 100% дверей < 30 с; событие в журнале СКУД |
| 2 | АПС → лифт | ДИ в зоне лифтового холла | Лифт на 1 этаж, двери открыты, вызов заблокирован | Время < 60 с; протокол с диспетчером лифтов |
| 3 | АПС → BMS / HVAC | «Пожар 2» в зоне приточной установки | Отключение притока, включение дымоудаления (если по проекту) | Команда в SCADA < 10 с; подтверждение исполнения |
| 4 | АПС → видео | Тревога на зоне с камерами | Запись события, pop-up на мониторе, экспорт клипа | Клип ±30 с от события; экспорт без ошибок |
| 5 | АПС → СОУЭ | «Пожар» / «Внимание» | Оповещение по зонам, световые указатели | SPL ≥ 75 dB(A) на этаже; индикация «Выход» |
| 6 | ОПС → видео / BMS | Тревога зоны | Pop-up камер, push в SCADA | Задержка < 5 с |
| 7 | СКУД → видео | Проход по карте / «тревожная кнопка» | Привязка события к камере двери | Синхронизация времени ±1 с |
| 8 | GPON → сеть → BMS | Отключение одного ONT (симуляция) | Alarm в EMS, reroute (если резерв) | Alarm < 60 с; восстановление по SLA |
Чек-лист перед подписанием акта (18 пунктов)
| № | Пункт проверки | Да / Нет |
|---|---|---|
| 1 | Комплект ИД соответствует перечню договора и опись подписана | ☐ |
| 2 | Протоколы измерений (СКС, изоляция АПС, заземление) — поверенные приборы, подписи | ☐ |
| 3 | 100% шлейфов АПС в опросе, таблица адресов приложена | ☐ |
| 4 | Протокол комплексных испытаний АПС по СП 484 оформлен | ☐ |
| 5 | Интеграция АПС→СКУД (эвакуационные выходы) — Pass | ☐ |
| 6 | Интеграция АПС→лифт — Pass (при наличии по проекту) | ☐ |
| 7 | СОУЭ / ОПС — протоколы и связь с пультом подтверждены | ☐ |
| 8 | Видео: 100% камер online, запись и экспорт проверены | ☐ |
| 9 | BMS: критичные точки online, сценарий «пожар» отработан | ☐ |
| 10 | Сеть: VLAN, резерв core, мониторинг — по проекту | ☐ |
| 11 | GPON: все ONT зелёные в EMS, optical level в норме | ☐ |
| 12 | Заземление телеком-шкафов — протокол Rзаз ≤ нормы | ☐ |
| 13 | ИБП: тест автономности ≥ срока по ТЗ на всех узлах | ☐ |
| 14 | Журнал ПНР ведётся, записи за все дни работ | ☐ |
| 15 | Дефектная ведомость: все пункты с классом и сроком | ☐ |
| 16 | Kгот рассчитан и ≥ порога договора | ☐ |
| 17 | Критических дефектов нет (или оформлен отказ в приёмке) | ☐ |
| 18 | Обучение эксплуатации проведено, акт обучения подписан | ☐ |
Типовые замечания ГПН и заказчика — как предупредить
| Замечание | Источник | Профилактика (Д−5 и ранее) |
|---|---|---|
| «Нет протокола комплексных испытаний АПС» | ГПН, СП 484 | Репетиция сценариев на Д−3; бланк по ГОСТ Р 59638; видеофиксация |
| «СКУД не разблокируется при пожаре» | ГПН, заказчик | Таблица «дверь ↔ реле ↔ шлейф АПС»; тест каждой двери до приёмки |
| «Нет измерения изоляции / не тот класс напряжения» | ГПН | Мегаомметр 500 В для АПС; протокол до включения ППК |
| «Исполнительная документация не соответствует факту» | Заказчик, экспертиза | As-built sync еженедельно; QR-маркировка ↔ кабельный журнал |
| «Заземление шкафов не подтверждено» | Заказчик, СП 77 | Протокол Rзаз на каждый телеком-шкаф; фото ГЗШ/ШУП |
| «Камеры не пишут / нет архива по событию АПС» | Заказчик | NTP-синхронизация; тест export на Д−2; проверка PoE-бюджета |
| «GPON: красные ONT, нет EMS» | Оператор / заказчик | Optical sweep до splicing; provisioning checklist; failover test |
| «Не обучен персонал эксплуатации» | Заказчик | Обучение на Д−1; акт, программа, список слушателей |
Связанные материалы на pnr24.ru:
- Пусконаладка адресной АПС — пошаговая методика (пост 1793)
- Заземление и уравнивание потенциалов слаботочных шкафов — протоколы Rзаз, типовые ошибки монтажа (раздел СКС / электромонтаж)
- Интеграция HVAC в BMS — для сценариев АПС→BMS на приёмке
Комплексная приёмка — это управляемый процесс: программа испытаний, измеримые критерии, прозрачная дефектовка и заранее согласованный календарь. Инженер ПНР, который приносит на Д+0 не «общее впечатление», а пакет из 50+ протоколов, расчёт Kгот и классифицированную ведомость, получает подпись акта или — при отказе — юридически корректный протокол разногласий с чётким списком работ для монтажа. Это и есть профессиональная сдача слаботочного комплекса.
Материал носит рекомендательный характер для инженеров-пусконаладчиков. Конкретные требования определяются проектом объекта, договором подряда и действующими нормативами на дату приёмки. Перед подписанием акта сверяйте состав испытаний с актуальными редакциями ГОСТ Р 59639, СП 484, СП 77.13330 и условиями экспертизы по 123-ФЗ. Автор не несёт ответственности за решения, принятые исключительно на основании данной статьи без проверки проектной документации.
