Исполнительная документация слаботочных систем: что должно быть до начала ПНР
- Нормативная база и правовой статус исполнительной документации
- Полный состав ИД для слаботочных систем
- Кабельный журнал: колонки, пример строки, сверка длин
- Акты скрытых работ: что подписать до закрытия трасс
- Стоп-факторы: когда инженер ПНР отказывается начинать работы
- Электронный и бумажный формат: что принимает экспертиза
- Образец записки, матрица подсистем, программные помощники
Исполнительная документация (ИД) — это не «бумажка для архива», а рабочий инструмент инженера пусконаладки (ПНР). Без актуальных исполнительных схем, кабельного журнала, протоколов измерений и актов скрытых работ невозможно корректно проверить монтаж, назначить адреса, выполнить функциональные испытания и передать объект заказчику без риска отказа при приёмке. На практике именно неполная или «черновая» ИД — одна из главных причин срыва сроков ПНР и споров между генподрядчиком, субподрядчиком по слаботочке и пусконаладчиком.
Материал ориентирован на инженеров ПНР, работающих на объектах с системами пожарной сигнализации (АПС), системами оповещения и управления эвакуацией (СОУЭ), видеонаблюдением (СВН), контролем и управлением доступом (СКУД), структурированными кабельными системами (СКС), диспетчеризацией инженерных систем (АСУ) и другими подсистемами слаботочного комплекса. Ниже — конкретный перечень документов, критерии приёмки и формулировки для фиксации отказа от начала ПНР.
Нормативная база и правовой статус исполнительной документации
Исполнительная документация — совокупность текстовых и графических материалов, отражающих фактическое исполнение строительно-монтажных работ и результаты контроля. Её состав, оформление и порядок передачи регламентированы на нескольких уровнях: от общих правил ведения проектной документации до отраслевых сводов правил по конкретным системам.
ГОСТ Р 21.1101 — система проектной документации для строительства
ГОСТ Р 21.1101 (актуальная редакция — «Система проектной документации для строительства. Основные требования к проектной и рабочей документации») определяет общие принципы комплектования, оформления и обозначения документов. Для исполнительной документации ключевы следующие положения:
- ИД оформляется на основании рабочей документации (РД) и фиксирует отклонения от проекта, если они были согласованы;
- графическая часть ИД (исполнительные схемы) выполняется с соблюдением условных обозначений и масштаба, пригодного для эксплуатации;
- каждый лист ИД подписывается лицами, ответственными за выполнение работ и их контроль (исполнитель, прораб, представитель технического надзора);
- ИД входит в состав документов для ввода объекта в эксплуатацию и передаётся эксплуатирующей организации.
Для инженера ПНР ГОСТ Р 21.1101 важен тем, что исполнительные схемы должны быть не «наброском от руки на черновике», а оформленным комплектом с штампом, датой, подписями и привязкой к проектным шифрам. Схема без штампа и подписи монтажной организации формально не является исполнительной документацией.
РД 11-02-2006 — порядок ведения исполнительной документации при строительстве
РД 11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения» — основной документ, определяющий:
- общий перечень разделов ИД (общие документы, документы по конструктивным решениям, по сетям инженерно-технического обеспечения);
- формы актов освидетельствования скрытых работ (форма № 3.1 и аналоги в ERP-системах);
- формы актов освидетельствования ответственных конструкций и участков сетей (форма № 3.2);
- требования к исполнительным схемам и чертежам, кабельным журналам, протоколам испытаний;
- порядок передачи ИД застройщику / техническому заказчику по мере готовности и по завершении работ.
По РД 11-02-2006 кабельный журнал относится к исполнительной документации на участки инженерных сетей. Протоколы измерений (сопротивление изоляции, заземление, параметры линий связи) — часть документов, подтверждающих соответствие смонтированных сетей проекту. Акты скрытых работ оформляются до момента, когда доступ к контролируемому участку будет затруднён или невозможен (закрытие штроб, укладка плитки, монтаж подвесного потолка, заливка стяжки, закрытие кабельных лотков обшивкой).
Отраслевые СП по слаботочным системам
Помимо общестроительных норм, требования к документированию и приёмке конкретных подсистем задают профильные своды правил. Для инженера ПНР на типовом объекте актуальны:
- СП 484.1311500.2020 — системы пожарной сигнализации и системы оповещения и управления эвакуацией людей при пожаре: разделы по монтажу, ПНР, приёмке; приложение с перечнем документов при сдаче;
- СП 6.13130.2021 — электроустановки низкого напряжения (заземление, прокладка кабелей, требования к линиям связи и сигнализации);
- СП 134.13330.2022 — системы электросвязи зданий и сооружений (СКС, кабельные хозяйства);
- ГОСТ Р 59638-2021 — унифицированные формы протоколов испытаний и измерений (в том числе сопротивления изоляции, заземления);
- ГОСТ Р 53325-2012, ГОСТ Р 53316-2021 — технические средства пожарной автоматики и линии связи;
- ПУЭ (гл. 1.3, 2.1, 7.4) — требования к прокладке и маркировке кабелей, заземлению экранов.
На объектах с требованием государственной экспертизы или ввода в эксплуатацию через ГАСН / Ростехнадзор (для отдельных категорий) состав ИД проверяется на соответствие РД 11-02-2006 и проекту. Несоответствие — основание для возврата документов на доработку независимо от того, что оборудование уже смонтировано и «вроде работает».

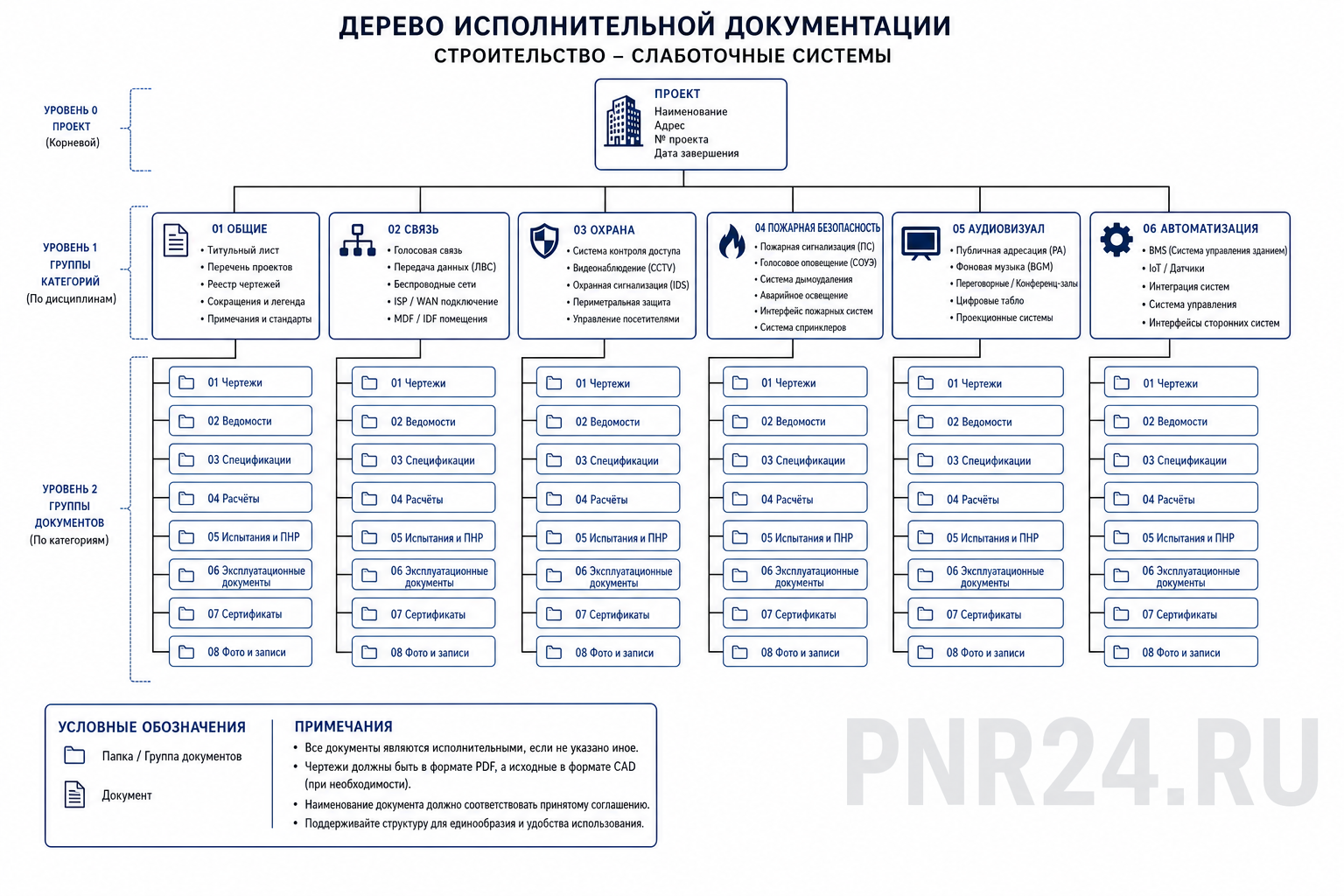

Полный состав ИД для слаботочных систем
Исполнительная документация по разделу «Слаботочные системы» (или «Системы связи, сигнализации и диспетчеризации» — шифр раздела зависит от проекта) включает обязательный минимум, без которого ПНР не может быть выполнен качественно и принят надзорными органами. Ниже — полный перечень разделов с пояснением содержания каждого.
1. Исполнительные схемы (исполнительные чертежи)
Графическая часть ИД, отражающая фактическое размещение оборудования, трасс кабелей, точек подключения, номеров шлейфов и линий. Типовой набор по подсистемам:
- АПС / СОУЭ: планы размещения ППК (приборов приёмно-контрольных), извещателей, оповещателей, модулей; схемы адресных шлейфов и линий связи; однолинейные схемы щитов пожарной автоматики;
- СКУД: планы считывателей, контроллеров, замков, кнопок выхода; схемы подключения контроллеров к серверу;
- СВН: планы камер, регистраторов, коммутаторов; схемы видеотрактов с указанием типов кабеля и портов;
- СКС: планы прокладки магистралей и горизонтальной подсистемы; схемы телеком-шкафов (patch panel, коммутация);
- АСУ / диспетчеризация: схемы подключения контроллеров, шин RS-485 / Modbus / BACnet, точек I/O;
- Общие: план размещения кабельных лотков и стояков; схема заземления и уравнивания потенциалов (ГЗШ, ШУП, экраны).
На исполнительной схеме обязательно: привязка к осям или координатам, маркировка кабелей (как в кабельном журнале), номера помещений, отметки об отклонениях от проекта (с ссылкой на лист согласования). Схема «как получилось» без привязки к проекту не пригодна для адресации и эксплуатации.
2. Кабельный журнал
Табличный документ со всеми проложенными кабелями: от точки «А» до точки «Б», с маркировкой, сечением, длиной, способом прокладки. Подробно — в разделе «Кабельный журнал».
3. Акты освидетельствования скрытых работ
Подтверждают качество работ, которые будут недоступны для осмотра после последующих этапов строительства. Для слаботочки — прокладка кабеля в штробах, в лотках за обшивкой, в стяжке, в гофре под плиткой. Подробно — в разделе «Акты скрытых работ».
4. Протоколы измерений и испытаний
Результаты контрольных измерений, выполненных до включения оборудования и в процессе ПНР:
- протоколы измерения сопротивления изоляции кабелей и шлейфов (мегаомметр, Uисп по проекту — обычно 500 или 1000 В для силовых, 250–500 В для шлейфов АПС);
- протоколы прозвонки и маркировки (сопоставление жил с журналом);
- протоколы измерения сопротивления петли «фаза–ноль» (если входит в scope электромонтажа слаботочного щита);
- протоколы заземления (сопротивление контура, цепи «шкаф — ШУП — ГЗШ»);
- протоколы кertирования СКС (Fluke DSX, по категории кабеля — Cat5e/Cat6/Cat6A);
- протоколы настройки и испытаний — оформляются на этапе ПНР, но требуют исходных данных из ИД монтажа.
5. Паспорта, сертификаты и формуляры оборудования
На каждую единицу оборудования, подлежащую учёту:
- паспорт (формуляр) с заводским номером, датой выпуска, сроком службы;
- сертификат соответствия / декларация (ЕАЭС), для средств пожарной автоматики — сертификат пожарной безопасности;
- руководство по эксплуатации (РЭ) на русском языке;
- для измерительных приборов, использованных при монтажном контроле — свидетельства о поверке (мегаомметр, прибор для кertификации СКС).
6. Дополнительные документы комплекта
- ведомость монтажных работ и спецификация оборудования (факт vs проект);
- журнал производства работ (ЖБР) с записями по датам и объёмам;
- акты готовности помещений (электроснабжение, климат, доступ);
- листы согласованных отклонений от проекта (если трасса или марка кабеля изменены);
- исполнительная документация на кабельные лотки, стойки, шкафы (акты монтажа металлоконструкций).
| Раздел ИД | Когда нужен до ПНР | Последствие отсутствия |
|---|---|---|
| Исполнительные схемы | Обязательно | Невозможна адресация, привязка зон, проверка топологии |
| Кабельный журнал | Обязательно | Ошибки коммутации, невозможность локализации линии |
| Акты скрытых работ | До закрытия трасс | Отказ при вводе в эксплуатацию, споры о качестве |
| Протоколы Rизол | До первого включения | ПНР не начинают — риск для оборудования |
| Паспорта оборудования | Обязательно | Замечания при приёмке, невозможность учёта СПА |
Кабельный журнал: колонки, пример строки, сверка длин
Кабельный журнал — один из самых часто «додумываемых на коленке» документов. На объекте без него инженер ПНР тратит часы на прозвонку и угадывание, какой кабель к какому шлейфу относится. Требования к содержанию следуют из РД 11-02-2006 и практики проектных организаций; перечень колонок может незначительно дополняться проектом, но базовый набор универсален.
Обязательные колонки кабельного журнала
| № | Колонка | Содержание |
|---|---|---|
| 1 | Поз. / № кабеля | Сквозной номер по журналу или проектная маркировка (W1, APS-3-07 и т.п.) |
| 2 | Маркировка кабеля | Бирка на обоих концах; должна совпадать с колонкой 1 |
| 3 | Марка кабеля | КПСнг(А)-FRHF 1×2×0,75; UTP Cat6A; КВК-В-2×2×0,75 и т.д. |
| 4 | Начало (откуда) | Щит, шкаф, patch panel, порт — с привязкой к помещению |
| 5 | Конец (куда) | Извещатель, камера, розетка, контроллер — помещение, ось |
| 6 | Количество жил / пар | 2×2, 4 пары, 8 жил и т.п. |
| 7 | Длина по проекту Lproj, м | Из рабочей документации |
| 8 | Длина фактическая Lfact, м | По смете/измерению при прокладке (бухта, рулетка, Cable Project) |
| 9 | Способ прокладки | Лоток, гофра, штроба, стояк, в земле |
| 10 | Подсистема | АПС, СОУЭ, СКУД, СВН, СКС, АСУ |
| 11 | Дата прокладки | Для привязки к акту скрытых работ |
| 12 | Примечание | Отклонение от проекта, запас на конце, резервные жилы |
Пример строки кабельного журнала
| № | Маркировка | Марка | Откуда | Куда | Lproj | Lfact | Прокладка |
|---|---|---|---|---|---|---|---|
| 047 | APS-2-047 | КПСнг(А)-FRHF 1×2×0,75 | ЩПА-1, кlem. 14 «Шлейф 2» | ДИ-204, ось «Б»/3, 2 этаж, коридор | 38 | 39,5 | Лоток L300, стояк СК-2 |
При приёмке журнала инженер ПНР сверяет маркировку на объекте с колонкой «Маркировка», прозванивает линию от щита до конечной точки и сверяет длину.
Формула сверки суммарной длины кабеля
Для контроля полноты журнала и отсутствия «потерянных» участков кабеля сравнивают суммарную проектную и фактическую длину по марке кабеля или по подсистеме:
ΔL = |Σ Lfact − Σ Lproj| / Σ Lproj × 100%
Допустимое отклонение на объекте (типовое требование технического надзора и договоров): ±5%. Если ΔL > 5%, журнал считают некорректным до выяснения причин: неучтённые ответвления, дублирование строк, ошибки в метражах, прокладка кабеля другой марки без согласования.
Пример расчёта: по проекту Σ Lproj = 4 850 м кабеля КПСнг(А)-FRHF по АПС. По журналу Σ Lfact = 5 120 м. ΔL = |5120 − 4850| / 4850 × 100% = 5,57%. Превышение допуска — требуется ревизия журнала: проверить, не включены ли лишние марки, не пропущены ли короткие jumpers в шкафу, нет ли дублирующих записей на один физический кабель.
Акты скрытых работ: что подписать до закрытия трасс
Акт освидетельствования скрытых работ (форма по РД 11-02-2006, № 3.1) — документ, фиксирующий выполнение работ, которые после подписания акта станут недоступны для визуального контроля. Для слаботочных систем критичны следующие виды работ.
Работы, требующие актирования до закрытия
- Прокладка кабеля в штробах — до штукатурки, шпаклёвки, оклеивания стен;
- Прокладка в стяжке пола — до заливки финишного слоя;
- Кабель в гофре/трубе в перекрытии — до устройства потолка и заполнения проёма;
- Монтаж лотков и кабельных конструкций за подвесным потолком — до монтажа потолочных плит Armstrong и аналогов;
- Закладные в стенах и перегородках — гильзы, закладные для прохода кабеля между помещениями;
- Заземляющие проводники и шины — до закрытия коробов, фальшпола, стоек;
- Кабель в кабельных каналах под плиткой — до укладки плитки в санузлах, коридорах.
Что должно быть в акте (содержательная часть)
Помимо реквизитов (объект, дата, стороны, ссылки на проект), в описании выполненных работ указывают:
- перечень участков (оси, этажи, номера линий по кабельному журналу);
- марки кабелей и сечения;
- способ крепления (скобы через 0,5 м, клипсы в лотке, заполнение лотка не более 40% сечения);
- результаты осмотра: отсутствие повреждений оболочки, соблюдение радиусов изгиба, расстояние от силовых кабелей;
- результаты измерений, если выполнялись до закрытия (Rизол — по решению проекта и договора);
- ссылку на исполнительную схему прокладки (номер листа ИД).
Кто подписывает
Типовой состав подписантов: представитель лица, выполнившего работы (прораб / ИТР монтажной организации); представитель строительного контроля застройщика или технического заказчика; при необходимости — авторский надзор. Без подписи строительного контроля акт не имеет силы для ввода объекта.
Стоп-факторы: когда инженер ПНР отказывается начинать работы
Начало пусконаладки при неполной ИД — профессиональный и юридический риск. Ниже — перечень стоп-факторов, при которых инженер ПНР обязан приостановить работы до устранения замечаний (оформляется служебной запиской или актом о невозможности ПНР — см. раздел «Образец записки»).
| Стоп-фактор | Почему критично | Что требовать |
|---|---|---|
| Нет исполнительных схем | Невозможно сопоставить факт с проектом, назначить адреса | Комплект схем по подсистемам с подписями |
| Нет / неполный кабельный журнал | Ошибки коммутации, потеря времени на прозвонку | Журнал со 100% линий, ΔL в пределах ±5% |
| Нет протоколов Rизол | Риск повреждения оборудования, нарушение СП 484 | Протоколы по каждому шлейфу/магистрали до включения |
| Rизол ниже нормы | Скрытый дефект монтажа (пережим, влага, повреждение) | Устранение дефекта, повторное измерение |
| Нет актов скрытых работ | Блокировка ввода в эксплуатацию | Акты по закрытым участкам или доступ для осмотра |
| Маркировка не соответствует журналу | Путаница при ПНР и эксплуатации | Перemarkировка или актуализация журнала |
| Нет паспортов / сертификатов СПА | Замечания ГПН при приёмке АПС/СОУЭ | Комплект на каждое устройство |
| Нет электропитания / не готовы щиты | Невозможно включение и испытания | Акт готовности помещений, ввод щитов |
| Монтаж не завершён (>10% точек) | Повторные выезды, неполные протоколы | Акт о готовности к ПНР от монтажника |
| Отклонения от проекта без согласования | Риск отказа экспертизы и ГПН | Листы согласованных изменений |
Отказ от начала ПНР — не «саботаж», а выполнение профессионального долга. Договор подряда на ПНР обычно содержит пункт о предоставлении исполнительной документации и готовности объекта; при его нарушении заказчик не вправе требовать штрафные санкции к пусконаладчику за срыв сроков.
Электронный и бумажный формат: что принимает экспертиза
С 2020-х годов на объектах всё чаще ведут ИД в электронном виде (СЭД, BIM, отраслевые платформы — «Техэксперт», «SODIS Building CM», 1C:ERP и др.). Вопрос: достаточно ли PDF на флешке, или нужен бумажный комплект с «мокрыми» печатями?
Общие правила
- Государственная экспертиза проектной документации (на стадии проекта) и экспертиза при вводе в эксплуатацию — разные процедуры. ИД предъявляется при вводе; требования определяет РД 11-02-2006 и договор.
- Электронный формат ИД допускается, если он предусмотрен договором и региональной практикой органа госстроительного надзора. Документы должны иметь электронную подпись (ЭП) уполномоченных лиц или быть заверены в установленном порядке.
- Скан-копии без подписи, фото листов на телефон, «черновики» в Excel на общем диске — не принимаются ни экспертизой, ни ответственным инженером ПНР.
- Бумажный комплект с оригинальными подписями по-прежнему требуют многие заказчики госк сектора, больницы, школы, объектов с участием ГПН.
Что проверяет инженер ПНР независимо от формата
- наличие подписей всех сторон (бумага) или действующей ЭП (электронный комплект);
- соответствие дат: протоколы измерений не «раньше» прокладки кабеля;
- целостность: все листы схем, нумерация, отсутствие пропусков;
- читаемость графической части (масштаб, контраст, не размытый скан);
- возможность распечатать комплект для полевой работы (ПНР на объекте ведут с бумажной или планшетной копией схем).
Для систем пожарной безопасности органы ГПН при проверке часто запрашивают бумажные протоколы испытаний и исполнительные схемы с подписями — даже если заказчик вёл электронный архив. Рекомендация: иметь синхронизированные бумажный и электронный комплекты; расхождение между ними — отдельный стоп-фактор.
Образец записки, матрица подсистем, программные помощники
Образец служебной записки об отказе от начала ПНР
Ниже — типовой текст для направления техническому заказчику и генподрядчику. Адаптируйте реквизиты под объект.
СЛУЖЕБНАЯ ЗАПИСКА
Объект: [наименование, адрес]
Договор ПНР № [___] от [дата]
Уважаемый [ФИО / должность]!
По состоянию на [дата] инженером ПНР проведена проверка готовности объекта и комплектности исполнительной документации по разделу «Слаботочные системы». К началу пусконаладочных работ объект не готов. Выявлены следующие несоответствия:
- Отсутствует исполнительная схема шлейфов АПС (листы [___] по проекту).
- Кабельный журнал представлен не в полном объёме: учтено [N] линий из [M] по проекту; расхождение суммарной длины ΔL = [__]% (допуск ±5%).
- Не представлены протоколы измерения сопротивления изоляции по шлейфам № [___].
- Не оформлены акты освидетельствования скрытых работ на прокладку кабеля в лотках за подвесным потолком (2–4 этажи).
- Маркировка на кабелях в телеком-шкафу ТШ-1.01 не соответствует кабельному журналу (выявлено [K] расхождений).
В соответствии с договором № [___], п. [___], и требованиями РД 11-02-2006, СП 484.1311500.2020 начало пусконаладочных работ приостановлено до устранения указанных замечаний и повторной приёмки документации.
Просим обеспечить устранение замечаний в срок до [дата] и направить актуализированный комплект ИД для повторной проверки. Простой бригады ПНР по причинам, не зависящим от подрядчика ПНР, с [дата] фиксируется настоящей запиской.
Инженер ПНР: [ФИО, подпись]
Организация: [___]
Дата: [___]
Матрица: подсистема → обязательные документы ИД
| Подсистема | Схемы | Каб. журнал | Акты скрытых | Протоколы | Паспорта |
|---|---|---|---|---|---|
| АПС | Планы ИП, шлейфы, щиты | + | + (штробы, лотки) | Rизол ≥20 МΩ (СП 484) | СПА, серт. пож. безоп. |
| СОУЭ | Оповещатели, усилители, зоны | + | + | Rизол, уровень звука (ПНР) | + |
| СКУД | Контроллеры, точки доступа | + | + (кабель в стенах) | Прозвонка, Rизol при необходимости | + |
| СВН | Камеры, тракты, коммутация | + | + | PoE-тест, кertif. Cat (если UTP) | + |
| СКС | Планы, схемы шкафов | + | + (магистрали) | Fluke DSX, OTDR (оптика) | Паспорта портов, кабеля |
| АСУ / диспетчеризация | Контроллеры, шины, I/O | + | + | RS-485/BACnet, заземление | + |
| ОПС / охранная | Зоны, датчики, ППК | + | + | Rизol, сопротивление шлейфа | + |
«+» означает обязательное наличие до начала ПНР по данной подсистеме. На объектах с несколькими подсистемами комплект ИД сдают раздельно по актам готовности, но инженер ПНР проверяет перекрёстные ссылки (общие лотки, телеком-шкафы, питание).
Программные помощники — дополнение, не замена ИД
Цифровые инструменты ускоряют подготовку документов, но не освобождают от требований РД 11-02-2006 к подписанному комплекту:
- Cable Project, DIALux, magistr — расчёт трасс и длин; экспорт в Excel/PDF для кабельного журнала. Итоговый журнал должен быть подписан ИТР, а не только «распечатан из программы»;
- Шаблоны кабельного журнала в Excel / Google Sheets — удобны для монтажной бригады на объекте; обязательна защита от правок без версионирования и финальная выгрузка в PDF с подписью;
- LLDP / SNMP-опрос коммутаторов — фиксация фактической коммутации СКС и СВН; полезно для сверки с журналом, но не заменяет исполнительную схему и маркировку на кабелях;
- BIM / Revit / Navisworks — as-built модель; экспертиза принимает при наличии выгрузки исполнительных листов по ГОСТ Р 21.1101, а не только 3D-модели;
- Мобильные приложения для актов (SODIS, PlanRadar) — ускоряют подписание скрытых работ на площадке; проверьте, что экспорт содержит все реквизиты формы № 3.1.
Перед выездом составьте чек-лист по матрице выше, сверьте ΔL по кабельному журналу, проверьте наличие протоколов Rизol и попросите монтажную организацию подписать акт о передаче ИД. Это сэкономит 1–3 дня простоя на объекте и защитит вас при споре о готовности к ПНР.
