Электромагнитные замки: удержание, пожарный отпуск и сценарий сдачи дверей

1. ЭМ-замок: принцип удержания и типы fail-safe / fail-secure
2. Сила удержания, зазор, якорь: что измерять
3. Питание и время удержания в СКУД
4. Пожарный отпуск: схема и совместный тест с АПС
5. Сценарий сдачи дверей: пошаговый прогон
6. Типовые дефекты ЭМ-замков
7. Чек-лист сдачи электромагнитных замков

Электромагнитный замок (ЭМ-замок) удерживает дверь за счёт силы притяжения якоря к магниту при подаче постоянного тока. На путях эвакуации и в составе системы контроля и управления доступом (СКУД) критичны корректное удержание, согласованный пожарный отпуск и понятный сценарий сдачи двери комиссии. Ниже — практическая методика для инженера ПНР. Детали по измерению времени удержания / отпуска связаны с тематикой отдельной статьи сайта о hold-time; конкретные числовые критерии на объекте берите из проекта, ТЗ и datasheet замка — без подстановки вымышленных пунктов ГОСТ.

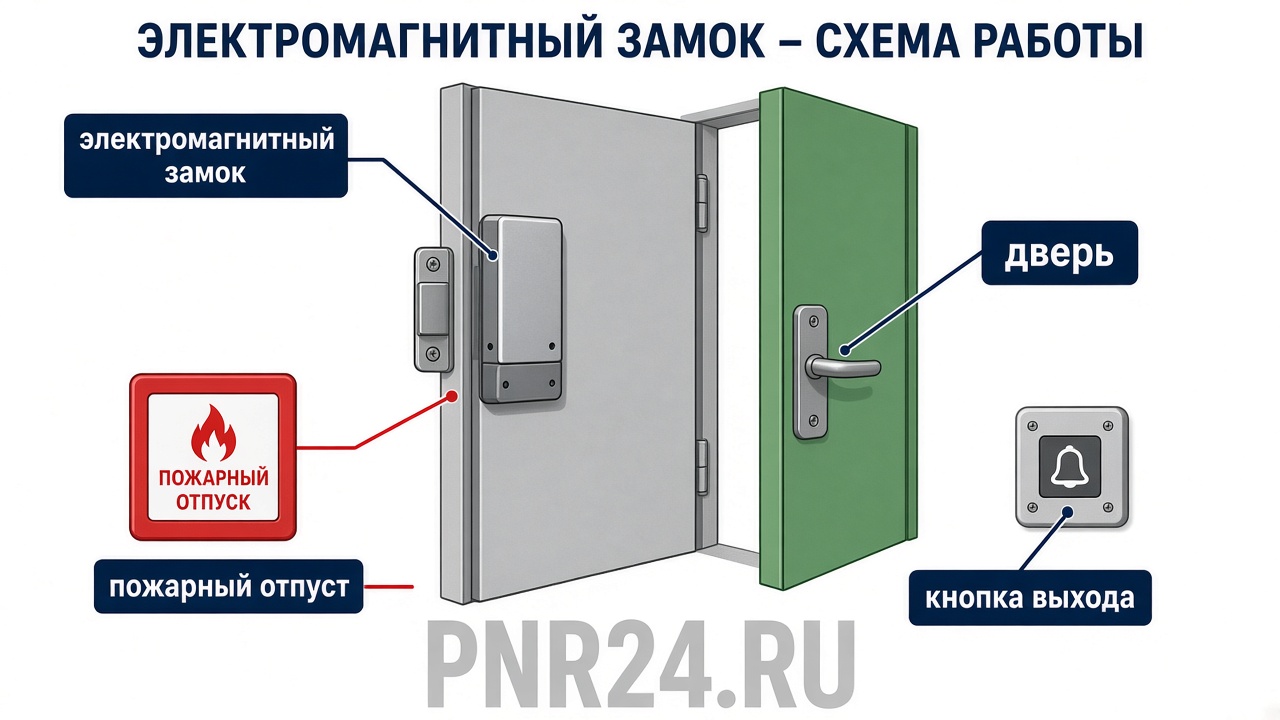

1. ЭМ-замок: принцип удержания и типы fail-safe / fail-secure

• Электромагнитный замок — при наличии питания дверь удержана; при снятии питания — отпускает (типичный fail-safe для эвакуации). Уточняйте по паспорту конкретной модели.
• Электромеханический / ригельный — другая логика; не путать с «магнитом» при сдаче.
• Fail-safe — при пропадании питания дверь разблокируется (часто для эвакуационных выходов).
• Fail-secure — при пропадании питания остаётся закрытой (обычно не для единственного эвакуационного выхода без компенсирующих мер) — назначение только по проекту.

2. Сила удержания, зазор, якорь: что измерять

3. Питание и время удержания в СКУД

• Отдельный БП на группу замков vs питание от контроллера — по проекту; не перегружайте реле контроллера током замка сверх datasheet.
• Door unlock time (время разблокировки после карты) — параметр СКУД; согласуйте с удобством прохода и безопасностью.
• Резерв питания замков эвакуационных дверей — по проекту (часто требуют сохранения логики отпуска при пожаре даже при особенностях ИБП — читайте схему).
• Диод / варистор / снаббер параллельно обмотке — по рекомендации производителя (защита контактов реле от ЭДС самоиндукции).

Методику хронометража отпуска / удержания и типичные ошибки измерений см. также в материале сайта про hold-time электромагнитных / электромеханических устройств; на объекте фиксируйте факт в протоколе с единицами времени и условиями теста.

4. Пожарный отпуск: схема и совместный тест с АПС

1. Найти в схеме: откуда приходит сигнал отпуска (реле АПС, ППКУП, промежуточное реле), НЗ/НО, полярность.
2. Убедиться, что при пожарном сигнале питание ЭМ-замка эвакуационной двери снимается (или выполняется иной алгоритм проекта).
3. Совместный тест с наладчиками АПС: имитация пожарного сигнала → дверь открывается усилием человека без карты.
4. Проверить поведение после снятия сигнала: автовозврат под охрану или ручной сброс — строго по проекту.
5. Турникеты / калитки на путях эвакуации — отдельный пункт протокола.

5. Сценарий сдачи дверей: пошаговый прогон

1. Идентификация двери: номер по плану, тип замка, эвакуация да/нет.
2. Механика: доводчик, притвор, отсутствие клина.
3. U/I на замке при удержании.
4. Открытие по карте / REX; закрытие; датчик двери в норме.
5. Тревога «дверь удерживается» / «взлом» — по ТЗ.
6. Пожарный отпуск (для эвакуационных).
7. Пропадание сети БП (если применимо) — поведение по fail-safe/secure проекта.
8. Подпись в ведомости дверей.

6. Типовые дефекты ЭМ-замков

7. Чек-лист сдачи электромагнитных замков

Дверь с ЭМ-замком сдана, когда удержание подтверждено по питанию и механике, СКУД управляет штатно, а пожарный отпуск реально обесточивает (или иначе разблокирует) цепь по проекту — не «на бумаге».
