Узлы учёта тепла, воды и электроэнергии на объектах автоматизации опрашиваются в диспетчеризацию (Modbus, M-Bus, импульсы, беспроводные каналы). Задача ПНР — подтвердить корректный опрос, единицы измерения, масштабы и согласованность показаний с прибором / эталонной процедурой по ТЗ. Ниже — инженерная методика без вымышленных цитат метрологических ГОСТ: где нужна официальная поверка, опирайтесь на паспорт средства измерений и требования заказчика, а не на «пункт из головы».
1. Metering на ПНР: тепло, вода, электро
| Среда | Типовые величины | На что смотрит ПНР |
|---|---|---|
| Тепло | Расход, t подачи/обратки, Δt, энергия (Гкал/МВт·ч — по проекту) | Согласованность каналов, знаки Δt, единицы энергии |
| Вода | Объём (м³), расход (м³/ч), иногда температура | Импульсный вес, нарастающий итог vs мгновенный расход |
| Электро | кВт·ч (активная/реактивная), мощность, ток/напряжение (если есть) | Тарифные регистры, CT/VT коэффициенты, фазы |

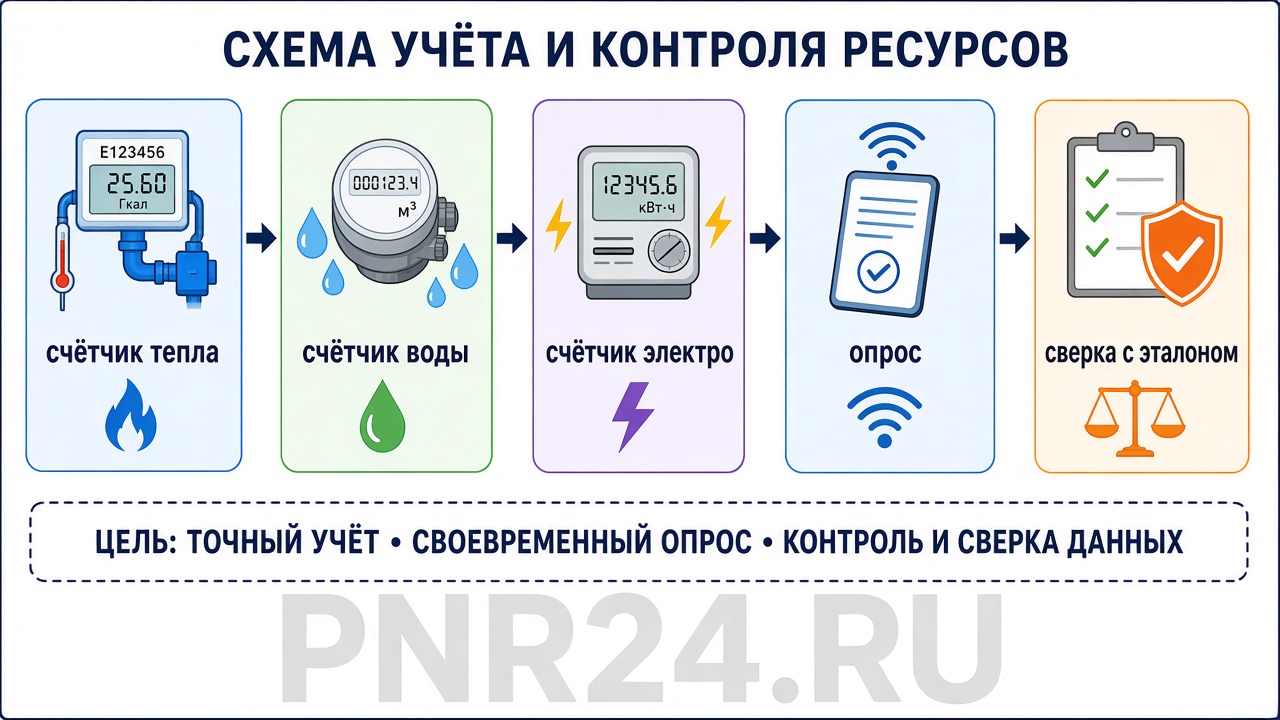

2. Каналы опроса: импульсы, M-Bus, Modbus, LoRaWAN
- Импульсы — вес импульса (л/имп, кВт·ч/имп) должен совпасть с паспортом счётчика и настройкой входа контроллера.
- M-Bus / wM-Bus — первичная/вторичная адресация, скорость, питание шины; список устройств на сегменте.
- Modbus RTU/TCP — карта регистров производителя; порядок байт (endian), типы float/long.
- LoRaWAN / иные radio — сначала радиоприёмка (см. статью про gateway), затем декодирование payload по документации счётчика.
Смешение «импульс уже посчитан в контроллере» и «ещё раз масштабируем в SCADA» — классический удвоенный расход на графике.
3. Что такое «сверка с эталоном» на объекте
В контексте ПНР автоматики «эталон» — согласованное средство или процедура сравнения:
- показание индикатора самого прибора учёта (при исправном дисплее) vs тег SCADA;
- переносной калибратор / имитатор импульсов (для проверки канала, не «законности» счётчика);
- образцовый счётчик в разрыв / параллель — только если предусмотрено программой ПНР и допущено метрологией объекта;
- для тепла — сверка t1/t2 с контрольными термометрами в предусмотренных гильзах (по ТЗ).
Допуск расхождения задаёт ТЗ / программа испытаний, а не произвольная «норма из статьи». Фиксируйте зав. № эталонного СИ, дату поверки/калибровки (если применимо) и условие режима (стационарный расход, нагрузка).
4. Теплоучёт: расход, температуры, энергия
- Сверьте идентификатор тепловычислителя и версию ПО с исполнительной документацией.
- Опрос: мгновенный расход, t1, t2, накопленная энергия — все ключевые каналы по таблице точек.
- Проверьте, что Δt и направление потока соответствуют гидравлической схеме (подача/обратка не перепутаны в маппинге).
- Единицы энергии (Гкал vs МВт·ч vs ГДж) — одна система на всём пути до графика.
- При нулевом расходе энергия не должна «нарастать» из-за шума канала (если такое поведение не штатное для прибора — разбирать).
5. Вода и электроэнергия: типовые проверки
Вода
- Вес импульса и начальное показание (offset) зафиксированы.
- Нарастающий объём в SCADA движется согласованно с индикатором при проливе / штатном расходе.
- ХВС/ГВС/каналы не перепутаны в подписях точек.
Электроэнергия
- Коэффициенты трансформации тока/напряжения (CT/VT) совпадают с проектом и настройкой счётчика/шлюза.
- Активная энергия (imp/exp при наличии) читается из правильных регистров.
- Сверка показаний дисплея счётчика с тегом за фиксированный интервал (ΔкВт·ч).
6. Масштабы, единицы и типичные ошибки маппинга
- Неверный endian / float → «космические» значения при живом опросе.
- Масштаб ×0,1 забыт или применён дважды.
- Путаница мгновенной мощности и энергии.
- Обнуление нарастающего итога после перезагрузки шлюза без сохранения offset.
- Часовой пояс / метки времени отчётов расходятся с NTP объекта.
7. Документы и границы метрологии
В комплект ПНР обычно входят: таблица точек учёта, протоколы сверки (прибор ↔ SCADA), скрин/лог опроса, сведения о поверке СИ если заказчик требует их наличие на узле (копии паспортов/свидетельств — по регламенту объекта). Не выдавайте инженерную сверку канала связи за официальную поверку средства измерений.
8. Чек-лист ПНР metering
Checklist_Metering_Teplo_Voda_Elektro_PNR.docx
— заполняемый бланк для работы на объекте.
| № | Пункт | ☐ |
|---|---|---|
| 1 | Список узлов учёта и каналов опроса сверен с проектом | ☐ |
| 2 | Вес импульса / карта регистров / адрес M-Bus соответствуют паспорту | ☐ |
| 3 | Единицы и масштабы на пути до SCADA согласованы (без двойного масштаба) | ☐ |
| 4 | Сверка индикатор прибора ↔ тег выполнена; допуск — по ТЗ | ☐ |
| 5 | Для тепла: t1/t2/расход/энергия и направление потока проверены | ☐ |
| 6 | Для электро: CT/VT коэффициенты совпадают с проектом | ☐ |
| 7 | Эталон/методика сверки и зав. № (если применимо) указаны в протоколе | ☐ |
| 8 | Инженерная сверка не подменена заявлением об официальной поверке СИ | ☐ |
Рабочий metering в диспетчеризации — это верный канал, верные единицы и подтверждённая сверка с прибором в допуске ТЗ. Метрологический статус СИ оставляйте метрологии; ваша зона — честный опрос и прозрачный протокол сравнения.
