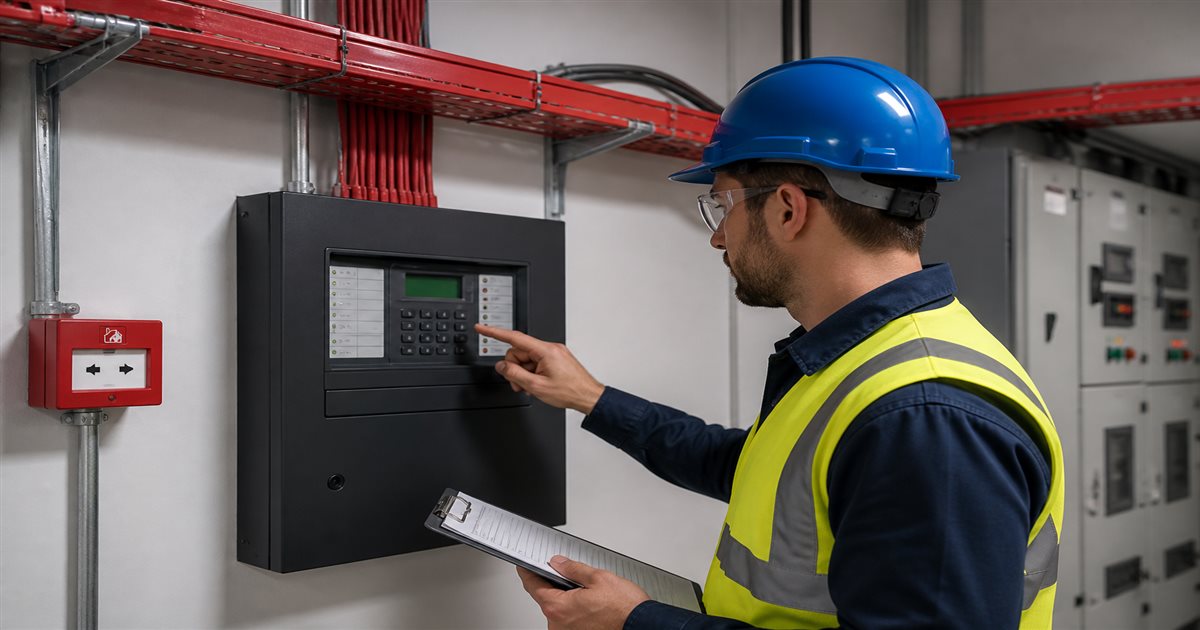

Пусконаладка адресной пожарной сигнализации: инженер проверяет ППК на объекте

Пусконаладка адресной пожарной сигнализации: пошаговая методика для инженера

  • Авг, 31, 2026
  1. Подготовка: документация и комплектность оборудования
  2. Визуальный осмотр монтажа и маркировки
  3. Измерение сопротивления изоляции шлейфов
  4. Первичное включение и назначение адресов
  5. Настройка зон и сценариев
  6. Функциональные и комплексные испытания
  7. Сдача объекта и передача документации

Адресная и безадресная АПС: в чём разница для ПНР

В безадресной системе прибор знает только номер шлейфа и тип неисправности (обрыв, КЗ). Локализовать неисправный извещатель можно лишь последовательным отключением участков линии.

В адресной системе каждое устройство имеет уникальный адрес на шлейфе. ППК (прибор приёмно-контрольный) опрашивает линию, получает состояние каждого адреса и выводит точное место события — «ДИ-3, 2 этаж, коридор 204». Это упрощает эксплуатацию, но усложняет ПНР: ошибки адресации, дубли адресов и неверная топология линии сразу проявляются при опросе.

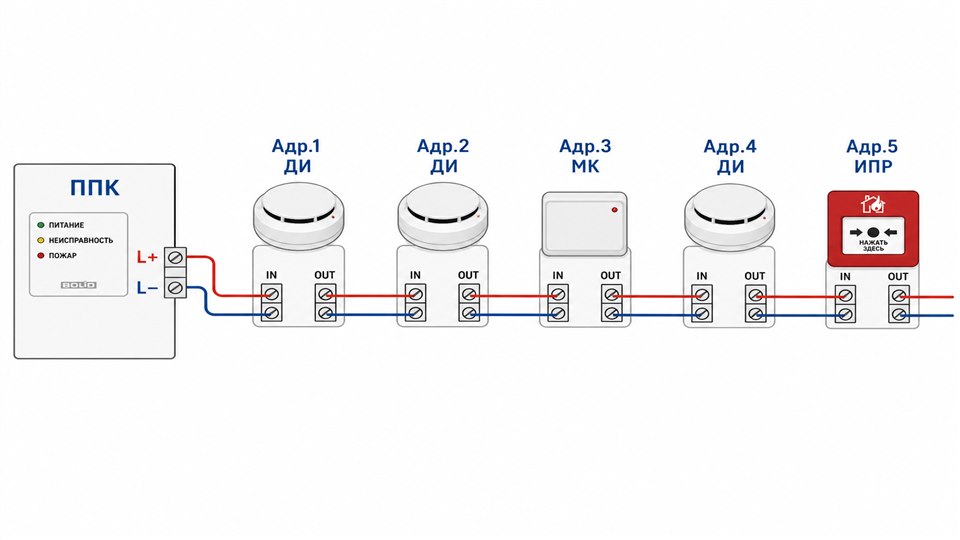

Последовательная магистраль адресной ДПЛС: ППК, L+ L−, адресные устройства IN→OUT
Магистраль адресной ДПЛС (линия КДЛ): кабель L+/L− проходит через каждое адресное устройство (клеммы IN→OUT). Недопустимы параллельные T-ответвления от «шины» и топология «звезда».
Топология и EOL — не путать с безадресным шлейфом. На адресной двухпроводной линии связи (ДПЛС) с штатными адресными извещателями и модулями (С2000-ИП, С2000-ИПР, адресные МК и т.п.) внешний оконечный резистор EOL на жилах L+/L− не устанавливают — контроль линии выполняет прибор опросом адресов. Оконечный резистор (обычно 10 кОм, по схеме НР/НЗ) ставят в контролируемых цепях (КЦ) адресных расширителей (С2000-АР1, АР2, АР8 и аналоги), когда к ДПЛС через расширитель подключены неадресные извещатели на «сухой контакт». На классическом безадресном шлейфе ППК EOL на конце линии обязателен по проекту и РЭ.
Параметр Безадресная АПС Адресная АПС
Идентификация устройства По номеру шлейфа По уникальному адресу на линии
Диагностика неисправности «Неисправность шлейфа N» «Неисправность адреса 47, ДИ-204»
Ключевой этап ПНР Проверка сопротивления шлейфа, срабатывание извещателей + программирование адресов, проверка опроса, сценариев
Типовые ошибки монтажа Обрыв, КЗ, перепутаны жилы; отсутствует или неверный EOL + дубли адресов, «потерянные» устройства, T-ответвления и «звезда» на ДПЛС, превышение ёмкости линии
Топология линии Последовательный шлейф; EOL на конце линии Магистраль IN→OUT по ДПЛС; EOL на L+/L− не ставят (EOL — только в КЦ расширителей с неадресными ИП)

Нормативная база

Пусконаладка адресной пожарной сигнализации выполняется в соответствии с:

  • Федеральный закон № 69-ФЗ «О пожарной безопасности» — общие требования к системам оповещения и автоматики;
  • СП 484.1311500.2020 — проектирование, монтаж, ПНР и приёмка систем пожарной сигнализации (раздел 6, приложение А);
  • ГОСТ Р 53325-2012 — технические средства пожарной автоматики;
  • ГОСТ Р 59638-2021 — формы протоколов испытаний;
  • Руководство по эксплуатации конкретного ППК и периферии (Болид С2000, Рубеж, НВП «Болид» и др.).
Важно: требования СП 484 при приёмке объекта органами государственного пожарного надзора (ГПН) фактически обязательны. Протоколы ПНР без измерения изоляции, функциональных испытаний и комплексной проверки сценариев — частая причина замечаний при сдаче.

Подготовка к пусконаладке

Перед выездом на объект инженер ПНР должен иметь:

  • Исполнительную документацию: схемы адресных шлейфов, кабельный журнал, спецификацию оборудования;
  • Акты скрытых работ (прокладка кабеля, монтаж коробов);
  • Поверенный мегаомметр, ноутбук с ПО производителя, тестер адресных устройств (если предусмотрен);
  • Бланки протоколов по ГОСТ Р 59638-2021.

Визуальный осмотр монтажа

Перед подключением приборов выполните осмотр смонтированных линий:

  • Маркировка — каждый кабель, шлейф и устройство должны иметь бирки с номером по проекту; расхождения фиксируют в журнале;
  • Клеммы — проверьте затяжку, отсутствие окислов и «свободных» жил; адресные линии чувствительны к плохому контакту;
  • Заземление — экраны кабелей и металлические корпуса должны быть подключены по проекту; отсутствие PE — частая причина помех и ложных срабатываний;
  • Топология ДПЛС — только последовательное подключение адресных устройств (IN→OUT), без T-ответвлений и «звёзд»; соответствие исполнительной схеме;
  • EOL — на магистрали L+/L− адресной ДПЛС с штатными адресными извещателями внешний EOL не монтируют; при наличии адресных расширителей (С2000-АР1/АР2/АР8) проверить оконечные резисторы в КЦ неадресных извещателей по схеме производителя (типично 10 кОм);
  • Соответствие проекту — сечение кабеля, тип извещателей и ёмкость линии сверяют с проектом и руководством на КДЛ-модуль.

Инструмент и ПО по производителям

Производитель Типовой ППК ПО для ПНР
Болид (НВП) С2000-4, С2000-КДЛ, С2000-КПБ АРМ «Орион Про», «Орион» (версия под конкретный прибор)
Рубеж (НВП) Рубеж-2ОП, Рубеж-2ОП prot АРМ «Рубеж» (конфигуратор зон и адресов)
Другие адресные системы Фирменное ПО + USB/RS-485 адаптер из комплекта
Не подключайте адресные извещатели к ППК до измерения сопротивления изоляции линии. Подача тестового напряжения мегаомметра (250–500 В) может повредить электронику адресных устройств.

Проверка монтажа и измерение изоляции шлейфов

Это первый технический этап ПНР. Подробная методика с таблицами допустимых значений и образцом протокола описана в отдельном материале базы знаний PNR24:

Методика измерения сопротивления изоляции шлейфов пожарной сигнализации

Краткий алгоритм для адресного шлейфа:

  1. Отключить линию от ППК и всех устройств (или не подключать их до измерения).
  2. Разрядить ёмкость кабеля — закоротить жилы на 30–60 секунд.
  3. Измерить сопротивление изоляции между жилами и каждой жилой и экраном/землёй.
  4. Зафиксировать результат: для шлейфов АПС по СП 484 — не менее 20 МΩ.
  5. При значении ниже нормы — локализовать участок, устранить дефект, повторить измерение.

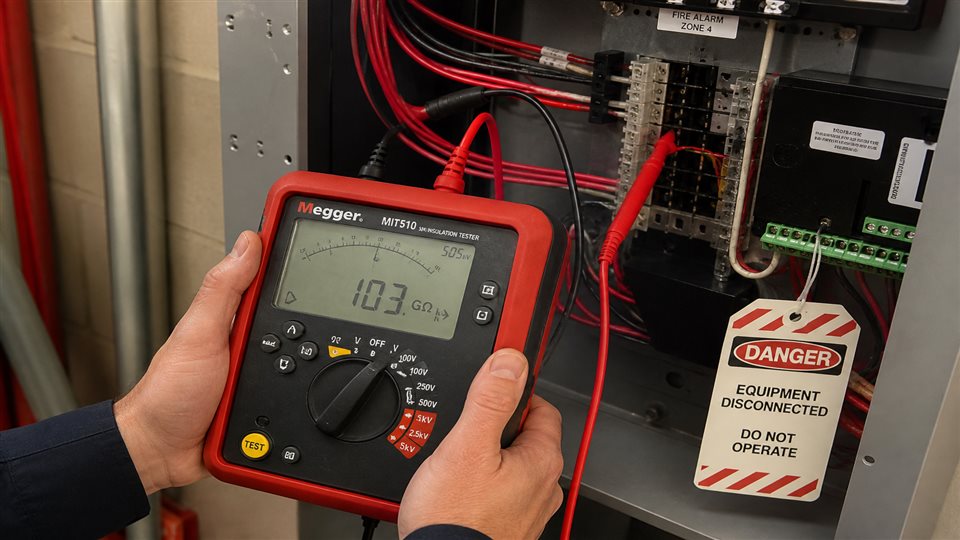

Измерение сопротивления изоляции адресного шлейфа мегаомметром до подключения к ППК, норма 20 МΩ по СП 484
Измерение Rизол выполняют при отключённом ППК и устройствах. Норма по СП 484: не менее 20 МΩ при Uисп = 250 В.

Первичное включение и программирование адресов

После успешного измерения изоляции подключают линию к ППК и выполняют адресацию устройств. Общая последовательность одинакова для большинства систем:

Шаг 1. Опрос линии

Включить ППК, запустить режим «Поиск устройств» / «Сканирование шлейфа». Прибор опрашивает линию и выводит список обнаруженных адресов. Сверить количество с проектом и маркировкой на объекте.

Шаг 2. Назначение адресов

Если устройства «с завода» имеют адрес 0 или произвольный — назначить адреса по проекту. Способы:

  • Программно — через АРМ производителя (удобно на объектах с десятками устройств);
  • Аппаратно — кнопкой на извещателе + подтверждение на ППК (Болид, Рубеж);
  • Автоназначение — прибор присваивает адреса по порядку обхода линии (использовать только если это согласовано в проекте).

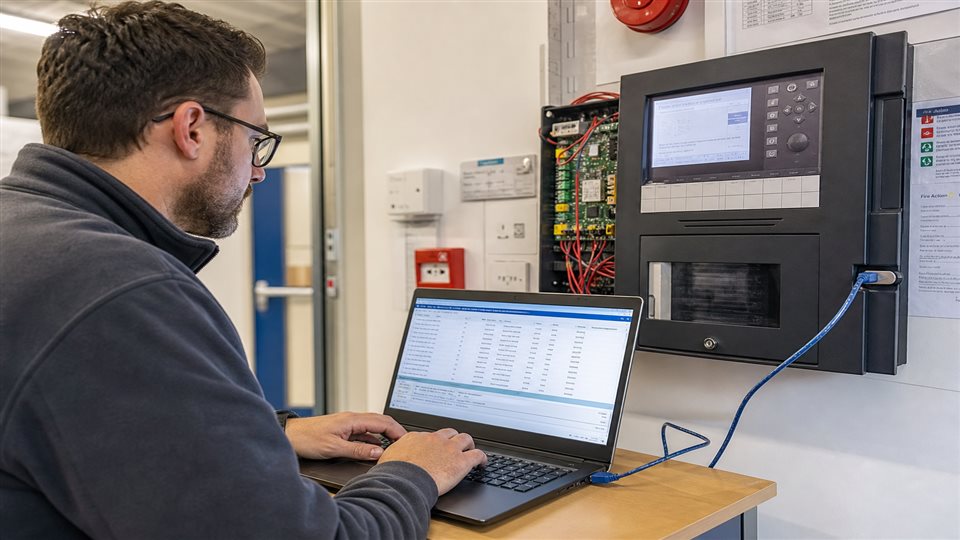

Программирование адресов адресной пожарной сигнализации через АРМ и ППК
После измерения изоляции выполняют сканирование шлейфа, назначение адресов и привязку к зонам через АРМ производителя.

Шаг 3. Зоны и сценарии

После адресации каждое устройство привязывают к зоне (разделу) пожарной сигнализации. Настраивают:

  • Задержки срабатывания (если предусмотрены проектом);
  • Связь зоны с модулем управления СОУЭ, клапанами дымоудаления, АУПТ;
  • Режим «День/Ночь», блокировки при работе вентиляции (если есть интеграция с BMS).
Совет: ведите таблицу «адрес — помещение — тип устройства» параллельно с конфигурацией ППК. Она понадобится при сдаче объекта и при последующем обслуживании.

Функциональные испытания

Функциональные испытания подтверждают, что каждый элемент системы выполняет заложенную функцию. Минимальный перечень:

Испытание Ожидаемый результат
1 Срабатывание каждого дымового/теплового извещателя (тестовым аэрозолем, нагревателем или кнопкой, если это ИПР) «Пожар» на нужном адресе, сообщение на ППК и АРМ
2 Срабатывание ручного извещателя (ИПР) «Пожар» без задержки, индикация на устройстве
3 Имитация обрыва линии (отключение последнего устройства в шлейфе) «Неисправность» с указанием адреса/участка
4 Имитация КЗ (через ограниченное сопротивление по методике производителя — осторожно!) «Неисправность шлейфа» или «КЗ», без повреждения ППК
5 Отключение основного питания Переход на резерв, сообщение «Неисправность 220 В»
6 Запуск сценария (СОУЭ, клапаны, лифты) Срабатывание связанных систем по проекту

Результаты каждого испытания фиксируют в протоколе с указанием даты, адреса устройства, ФИО исполнителя и подписью представителя заказчика.

Комплексные испытания

Комплексные испытания проводят после завершения функциональных. Имитируют реальный сценарий пожара в одной или нескольких зонах и проверяют:

  • Передачу сигнала «Пожар» на пульт охраны / диспетчерскую;
  • Запуск речевого или звукового оповещения (СОУЭ);
  • Отработку команд на клапаны, дымоудаление, лифты;
  • Работу резервного питания в течение нормативного времени (обычно 24 ч — по проекту).
Комплексные испытания согласовывают с заказчиком и, при необходимости, с эксплуатирующей организацией заранее — чтобы не вызвать ложную эвакуацию или срабатывание АУПТ на действующем объекте.

Типовые ошибки при ПНР адресной АПС

Симптом на ППК Вероятная причина Что делать
Часть адресов «молчит», нестабильный опрос T-ответвления, «звезда», устройства подключены параллельно шине, а не IN→OUT Переделать монтаж на магистраль; сверить с исполнительной схемой ДПЛС
Неисправность КЦ на расширителе Нет или неверный EOL в КЦ неадресного извещателя (С2000-АР и аналоги) Установить EOL по схеме НР/НЗ из РЭ (обычно 10 кОм); проверить сопротивление КЦ
«Устройство не отвечает» / «Потеря связи» Обрыв линии, плохой контакт, перепутана полярность Проверить цепь мультиметром, прозвонить участки, проверить клеммы
Дублирование адреса Два устройства с одним адресом Отключать устройства по одному, переназначить адрес
«Неисправность» на всех адресах КЗ в линии, неисправен ППК или КДЛ-модуль Отключить половину линии, методом деления найти участок КЗ
Ложные срабатывания Низкая изоляция, влага, ЭМ-помехи, грязь в дымовой камере Повторить измерение изоляции, проверить заземление экрана
Не запускается сценарий СОУЭ Неверная привязка зоны к модулю, ошибка в конфигурации Сверить матрицу «зона → выход» в АРМ с проектом

Чек-лист сдачи объекта

Перед подписанием акта приёмки убедитесь, что на руках есть:

  • ☐ Протокол измерения сопротивления изоляции по каждому шлейфу;
  • ☐ Протокол функциональных испытаний (все адреса проверены);
  • ☐ Протокол комплексных испытаний;
  • ☐ Акт готовности системы к ПНР (если требуется договором);
  • ☐ Исполнительная схема с проставленными адресами;
  • ☐ Журнал учёта неисправностей (пустой, с инструкцией по заполнению);
  • ☐ Инструктаж эксплуатационного персонала (с подписью);
  • ☐ Резервный комплект элементов питания, предусмотренный проектом.

Особенности линий Болид и Рубеж

Несмотря на общие принципы, у производителей есть нюансы, которые стоит учитывать:

Болид (С2000, адресные шлейфы)

  • Адресная линия — контроллер С2000-КДЛ (ДПЛС): штатные адресные извещатели и модули включаются последовательно, без EOL на жилах L+/L−;
  • При использовании С2000-АР1 / АР2 / АР8 для неадресных извещателей на «сухой контакт» — EOL (как правило 10 кОм) ставят в КЦ расширителя, не на магистраль ДПЛС;
  • Адресация через АРМ «Орион» или кнопкой на извещателе С2000-ИП / С2000-ИПР;
  • Для длинных линий — проверить допустимую ёмкость шлейфа в руководстве на конкретный КДЛ-модуль;
  • Разделы (зоны) настраиваются в конфигураторе прибора, связь с С2000-СП2 / С2000-КПБ — через релейные выходы или RS-485.

Рубеж (адресные приборы)

  • Конфигурация через АРМ «Рубеж»; адреса могут назначаться автоматически при первом опросе;
  • Обратите внимание на версию прошивки ППК — старые версии могут не поддерживать часть адресных устройств;
  • Интеграция с СОУЭ — через модули Рубеж-СОУЭ или релейные блоки по проекту.
Универсальное правило: не смешивайте на одном шлейфе устройства разных серий без подтверждения совместимости в документации производителя. «Работает на столе» ≠ «пройдёт приёмку на 500-метровой линии».
Материал носит справочно-методический характер. Конкретные значения параметров, последовательность операций в ПО и допустимая длина линии всегда уточняйте по руководству на используемое оборудование и проектной документации объекта. При расхождении с СП 484 приоритет — у проектных решений, согласованных с заказчиком.
