Заземление и уравнивание потенциалов слаботочных систем: методика для ПНР
- Зачем заземлять слаботочку
- Нормативная база
- Схема: ГЗШ, шины, экраны
- Что измерять при ПНР
- Типовые ошибки монтажа
- Чек-лист сдачи
Зачем заземлять слаботочку
Слаботочные системы работают с малыми токами и высокой чувствительностью к помехам. Правильное заземление и уравнивание потенциалов (УП) нужны чтобы:
- отвести наведённые и грозовые токи с экранов кабелей;
- выравнять потенциалы между racks, шкафами и металлоконструкциями;
- снизить риск повреждения портов коммутаторов, NVR, ППК при разности потенциалов;
- уменьшить наводки и «ползущие» помехи на длинных линиях RS-485, видео, аудио.
Заземление ≠ зануление. Защитный PE- провод силовой сети и контур заземления здания — часть силовой электрики. Слаботочная система подключается к заземляющему устройству и шинам УП по проекту, не «на удачу» к ближайшей трубе.
Нормативная база
- ПУЭ, гл. 1.7, 1.8, 2.1 — заземление электроустановок;
- ГОСТ Р 50571.5.54-2013 (IEC 60364-5-54) — заземляющие устройства и защитные проводники;
- ГОСТ Р 53246-2008 (ISO/IEC 11801) — СКС, требования к экранированию и заземлению телеком-шкафов;
- ГОСТ Р 59638-2021 — формы протоколов (в т.ч. измерений сопротивления заземления);
- Проект объекта — схема главной заземляющей шины (ГЗШ), шин уравнивания потенциалов (ШУП), точек присоединения экранов.

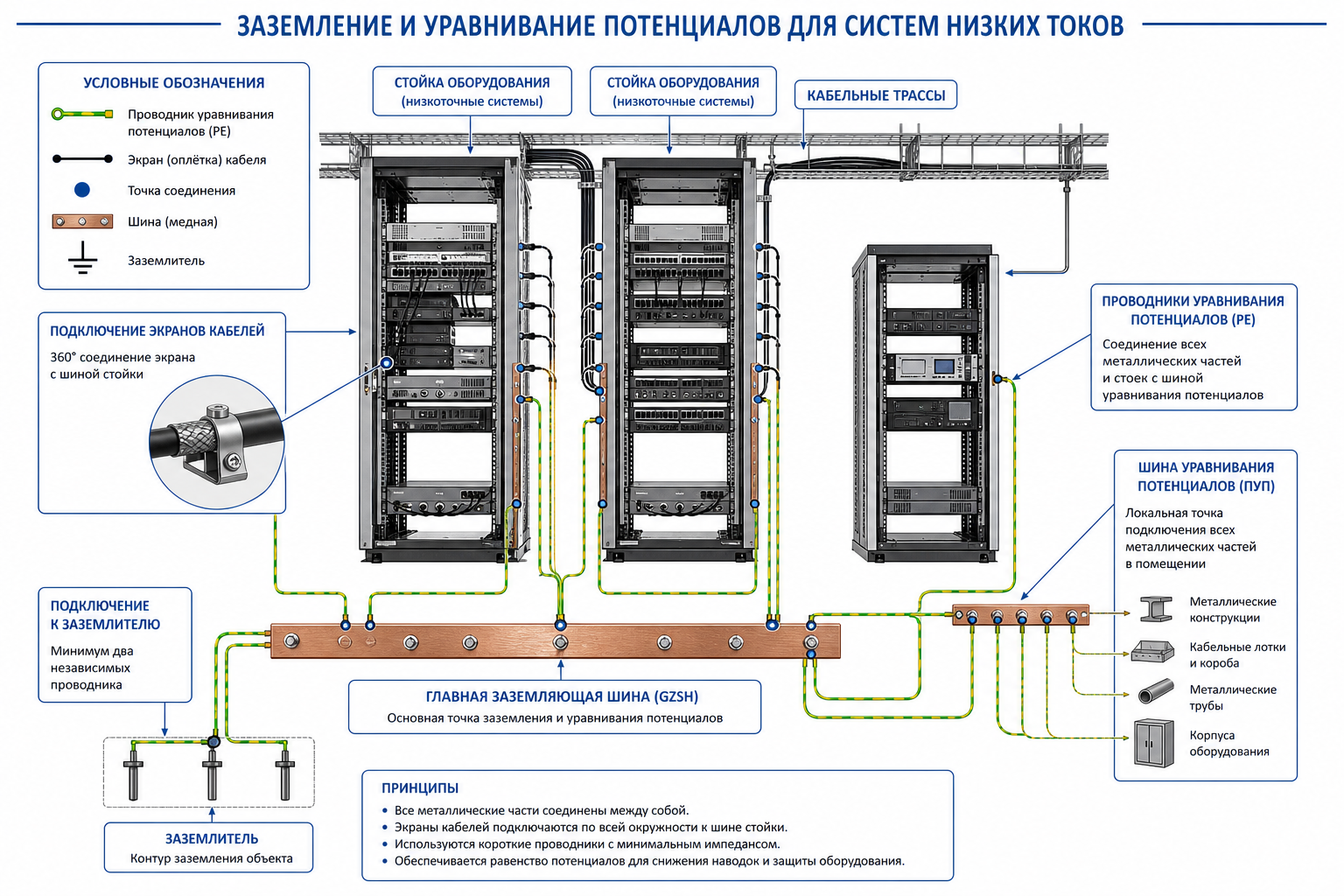

Схема: ГЗШ, шины, экраны
Типовые элементы
- ГЗШ — главная заземляющая шина здания (в ГРЩ / на вводе);
- ШУП / EGB — шина уравнивания потенциалов в телеком- или серверной;
- Заземляющий проводник от стойки/шкафа к ШУП (медь, сечение по проекту, обычно 6–16 мм²);
- Экран кабеля — заземление в одной точке на линии (на стороне patch panel / в шкафу), не с двух сторон одновременно для избежания контуров.
Правило «одной точки» для экрана: на магистрали СКС экран заземляют в телеком-шкафу. В розетке рабочего места экран обычно не заземляют (или через изолированную конструкцию) — иначе возможны паразитные токи при разности потенциалов между этажами.

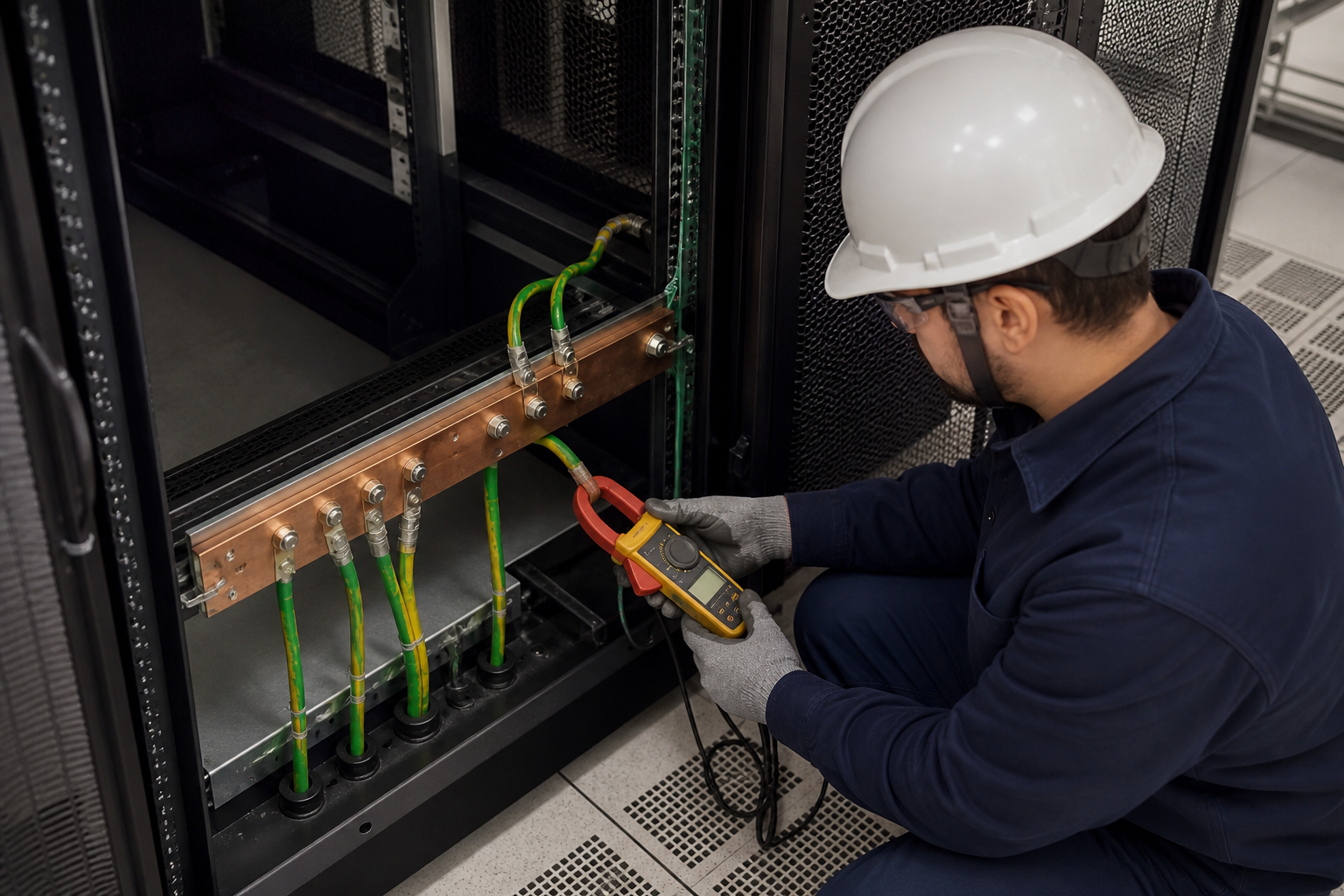

Что измерять при ПНР
| Параметр | Метод | Ориентир |
|---|---|---|
| Сопротивление заземления контура | Мегger, метод 3-/4-пр. (по проекту) | По ПУЭ/проекту (часто ≤4–10 Ом) |
| Сопротивление цепи «шкаф — ШУП — ГЗШ» | Микроомметр / мультиметр | Минимальное, стабильное; <1 Ом на коротких линиях |
| Наличие связи между стойками | Прозвонка PE/ bonding jumper | Все 19″ стойки в ряду связаны с ШУП |
| Изоляция силовой vs слаботочной | Визуальный осмотр, разделение трасс | По ПУЭ/СП — без параллельной укладки без экрана |
Измерения оформляют протоколом. При сдаче ГПН/заказчику приложить копию протокола заземления контура (если входит в scope ПНР) и акт проверки шин в телеком-шкафах.
Типовые ошибки монтажа
| Ошибка | Последствие | Как исправить |
|---|---|---|
| Шкаф без PE на ШУП | Разность потенциалов, сбои портов | Проводник по проекту к ШУП |
| Экран заземлён с двух концов | Паразитные токи, наводки | Оставить одну точку заземления |
| Заземление на водопровод/отопление | Нарушение ПУЭ, опасность | Только на штатную ГЗШ/ШУП |
| «Плавающая» GND на RS-485 | Modbus/BACnet ошибки | Reference ground по РЭ, изоляция при необходимости |
Чек-лист сдачи
- ☐ Все телеком-/серверные шкафы соединены с ШУП;
- ☐ ШУП связана с ГЗШ по проекту;
- ☐ Экраны магистралей заземлены в шкафу (одна точка);
- ☐ Протокол измерений сопротивления заземления (если в scope);
- ☐ Исполнительная схема заземления актуализирована;
- ☐ Маркировка PE-проводников и шин выполнена.
См. также: Кабель Cat6A — экранирование и заземление в СКС.
Заземление и УП — раздел ответственности проектировщика и электромонтажа. Инженер ПНР проверяет соответствие проекту и фиксирует измерения; изменение контура заземления без проекта недопустимо.
