Пусконаладка GPON / FTTH в многоквартирном доме: пошаговая методика
- Архитектура GPON в МКД
- Подготовка и приёмка монтажа
- Настройка OLT и сплиттеров
- Пусконаладка ONT в квартирах
- Измерения и контроль оптики
- Типовые ошибки и чек-лист сдачи
Архитектура GPON в МКД
GPON (Gigabit Passive Optical Network) — технология «точка — множество»: один оптический порт OLT (Optical Line Terminal) на стороне провайдера через пассивные сплиттеры обслуживает до 32–64 абонентских терминалов ONT/ONU (Optical Network Terminal/Unit) в квартирах.

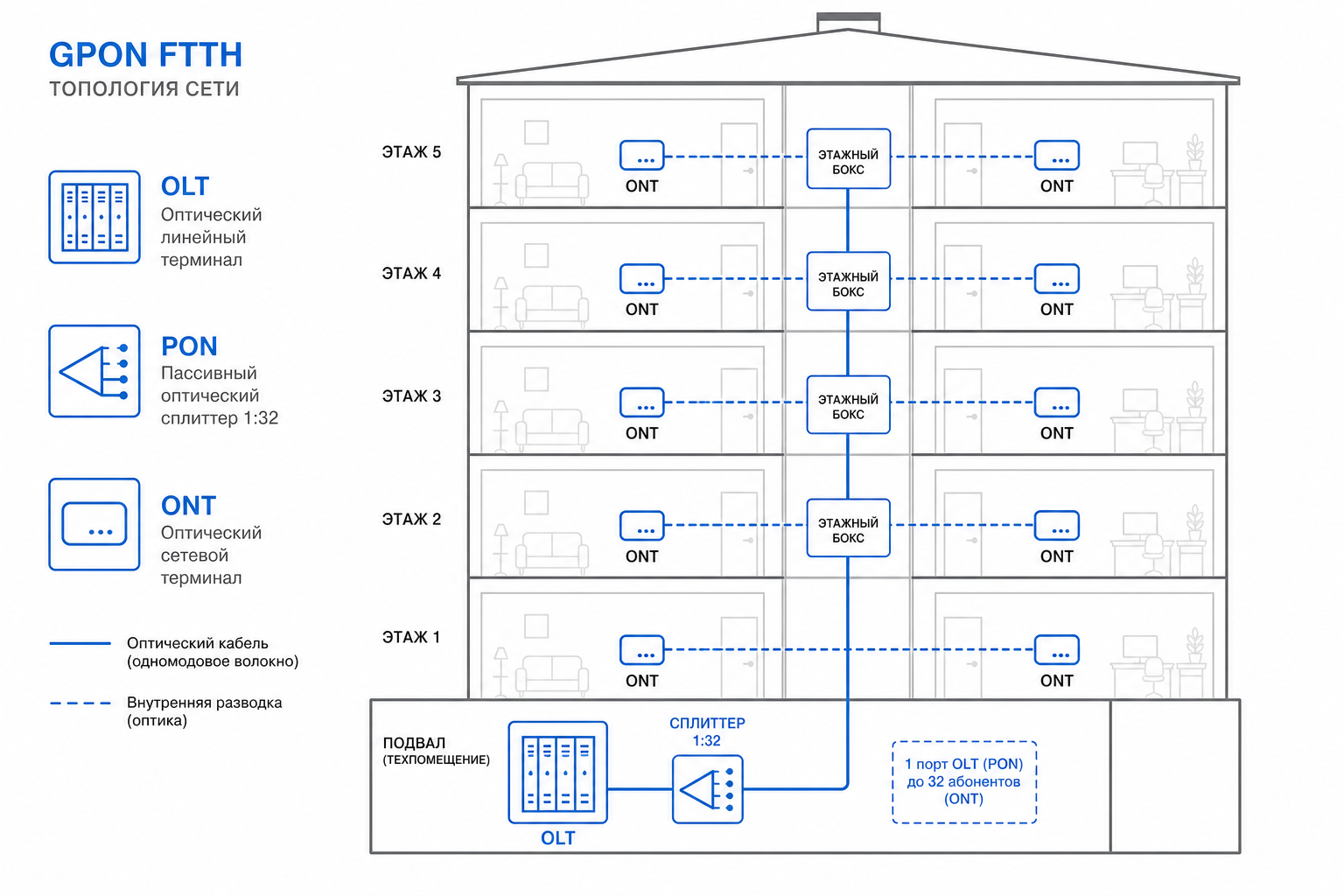

В типовом МКД цепочка выглядит так:
- OLT в телеком-шкафу / ЦТП (подвал, техэтаж);
- магистральный кабель до этажных кроссов или стояковых коробок;
- сплиттер 1:8 / 1:16 / 1:32 (каскад при необходимости);
- распределительная сеть до квартирных розеток оптики;
- ONT у абонента (или медиаконвертер + роутер).
Длина и бюджет линии. По ITU-T G.984/G.987 типичный бюджет потерь на PON — порядка 28–29 дБ (зависит от класса оптики). Сплиттер 1:32 «съедает» ~17 дБ — при ПНР обязательно считать суммарные потери: патч-корды + сплиттер + длина магистрали + запас на деградацию.
Подготовка и приёмка монтажа
Перед настройкой OLT инженер ПНР проверяет:
- исполнительную схему оптики с маркировкой портов сплиттеров и квартир;
- тип разъёмов (SC/APC для GPON — зелёный корпус, угол 8°);
- отсутствие механических перегибов кабеля (радиус ≥ 30 мм для G.657);
- чистоту ферул на всех открытых коннекторах (inspect before connect);
- кроссировку по проекту: «порт сплиттера — квартира» без перепутанных жил.
Настройка OLT и сплиттеров
- Первичное включение OLT, проверка температуры и вентиляции шкафа;
- Назначение VLAN для управления, IPTV, интернет (по проекту оператора);
- Создание профилей линии (T-CONT, GEM port, service-port) — у каждого вендора своя терминология, но логика одна: привязать ONT к услугам;
- Включение auto-find / auto-learn для первичной регистрации ONT по серийному номеру;
- Настройка DBA (Dynamic Bandwidth Allocation) — лимиты скорости uplink/downlink на абонента;
- Проверка оптического уровня на каждом активированном PON-порту.
Пусконаладка ONT в квартирах
Типовая последовательность на объекте:
- Подключить ONT в квартире, дождаться регистрации на OLT (LOS/GPON-индикатор);
- Привязать ONT к профилю (по SN/MAC или LOID/password — по политике оператора);
- Проверить получение IP (DHCP/PPPoE), доступ в интернет и IPTV при наличии;
- Зафиксировать уровень Rx на ONT и OLT в протоколе;
- Передать абоненту схему подключения (ONT → роутер, при необходимости).
Массовая сдача: на 100+ квартир используйте план «этаж за этажом» с таблицей: № квартиры — порт сплиттера — SN ONT — Rx, dBm — статус. Это ускоряет повторные выезды и претензии абонентов.
Измерения и контроль оптики
| Измерение | Прибор | Ориентир |
|---|---|---|
| Мощность на приёме ONT (Rx) | Оптический power meter, 1490 нм | −8…−28 дБм (уточнять по ONT/OLT) |
| Потери линии | OTDR / источник + meter | В пределах PON-бюджета, без «хвостов» >3 дБ на коннекторе |
| Загрязнение коннектора | Fiber microscope | Без видимых царапин/пыли на феруле |
Типовые ошибки и чек-лист сдачи
| Симптом | Причина | Решение |
|---|---|---|
| ONT не регистрируется | APC подключён как UPC; грязный коннектор; неверный SN/LOID | Проверить тип разъёма, почистить, сверить профиль на OLT |
| Низкий Rx (<−27 дБм) | Избыточные потери, плохая сварка, касcад сплиттеров | OTDR, замена патч-корда, пересмотр схемы сплитования |
| Интернет есть, IPTV нет | Неверный VLAN/multicast на ONT | Проверить service-port, IGMP snooping на OLT |
Чек-лист ПНР GPON в МКД
- ☐ OLT активен, все PON-порты в норме по оптике;
- ☐ Таблица «квартира — порт — SN ONT — Rx» заполнена;
- ☐ Тестовые абоненты на каждом этаже/стояке проверены;
- ☐ Исполнительная документация и акты измерений переданы заказчику.
Материал носит справочно-методический характер. Параметры PON, профили услуг и допустимые уровни оптики уточняйте по документации OLT/ONT и требованиям оператора связи на объекте.
