Периметровая охрана объекта обычно сочетает охранную сигнализацию (ОПС) — вибрационные, лучевые, радиоволновые и иные извещатели — с видеонаблюдением и видеоаналитикой (детектор вторжения в зону, пересечение линии, оставленный предмет и т.п. по ТЗ). Для инженера ПНР задача — подтвердить обнаружение реального проникновения при приемлемом уровне ложных тревог и корректную визуализацию для поста охраны. Пороги чувствительности и критерии «годен» берите из проекта, ТЗ, паспортов извещателей и регламента службы безопасности — не из вымышленных пунктов ГОСТ.

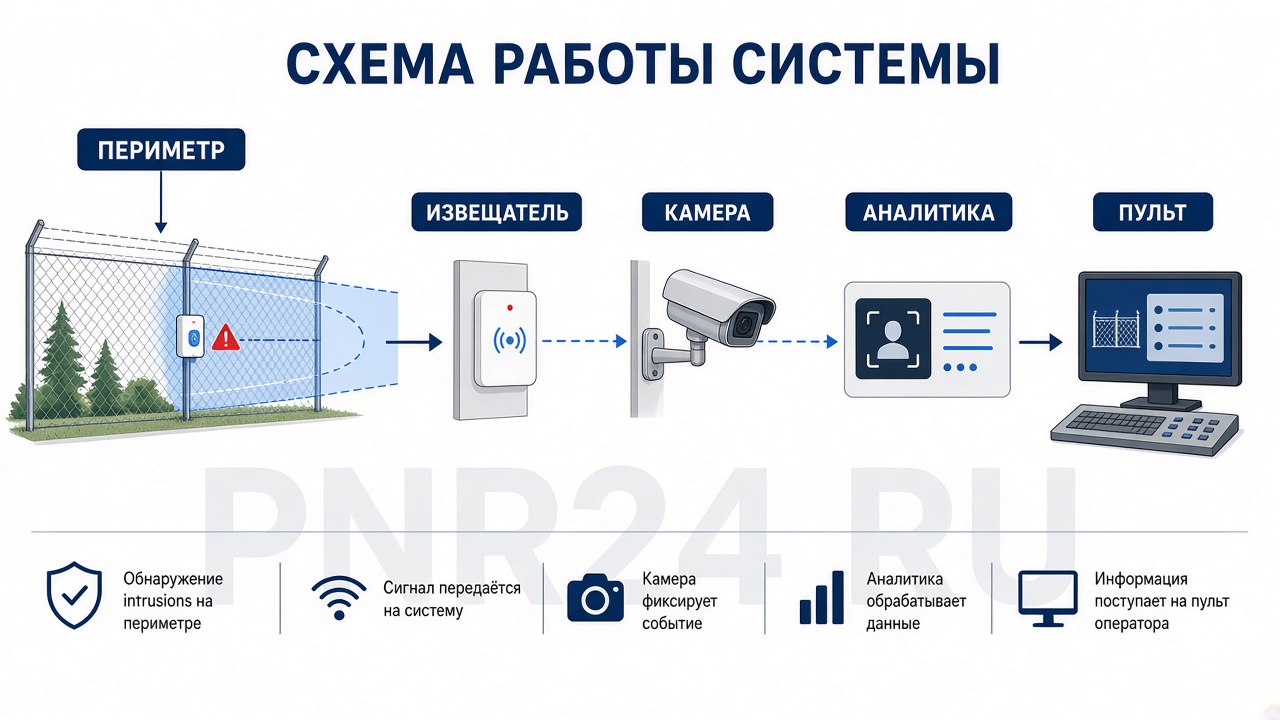

1. Периметр: ОПС и видеоаналитика как единый контур
- Обнаружение — извещатели ОПС и/или аналитика камер.
- Подтверждение — оператор смотрит видео зоны, откуда пришла тревога.
- Реакция — по регламенту СБ (обход, ГБР, запись в журнал).
2. Типы периметровых извещателей и зоны
| Тип (типовой) | На что смотреть на ПНР | Типичные ложные |
|---|---|---|
| Вибрационные на ограждении | Крепление, зоны чувствительности, кабель | Ветер, град, животные, вибрация от техники |
| Активные лучевые (ИК) | Юстировка луч–приёмник, высота, колонны | Туман, снег, смещение столбов, листва |
| Радиоволновые / объёмные | Зона покрытия vs план; металлоконструкции | Движение за забором, дождь (по типу) |
| СМК калиток / ворот | Зазор, логика «открыто» в разделе ОПС | Люфт створок, неверный монтаж |
Карта зон на АРМ должна совпадать с физической нумерацией рубежей. Тест проникновения — по согласованной методике заказчика (имитация перелезания, пересечения луча и т.д. без повреждения ограждения).
3. Видеоаналитика: правила, маски, калибровка
- Правила детекции (линия, полигон, intrusion) — строго по зонам ТЗ.
- Маски исключений: деревья, флаги, проезд разрешённого транспорта.
- Калибровка перспективы / роста человека — по руководству аналитики производителя (если требуется).
- Освещение ночью: ИК-подсветка, засвет фар — проверка в тёмное время суток.
- Минимальный размер объекта / время нахождения в зоне — параметры ПО, не «на глаз».
4. Связка тревога ОПС ↔ камера / трек
- Матрица «зона ОПС ↔ камера(ы)» утверждена.
- При тревоге зоны на АРМ открывается нужный вид / закладка.
- NTP единый для ППК/сервера ОПС и VMS.
- При отказе аналитики рубеж ОПС остаётся работоспособным (и наоборот — по проекту).
5. Ложные срабатывания: причины и снижение
| Источник ложных | Меры |
|---|---|
| Погода (ветер, снег, дождь) | Чувствительность по datasheet; двухуровневые рубежи; подтверждение видео |
| Растительность / животные | Маски; покос; фильтр размера объекта |
| Транспорт / персонал | Расписания; зоны «разрешённого» движения; обучение СБ |
| Электромагнитные / кабель | Экранирование, заземление по проекту; разнос силовых трасс |
Целевой показатель ложных тревог (например, N в сутки на рубеж) — если он есть — берите из ТЗ / договора с охраной. Не придумывайте «норму ГОСТ».
6. Программа приёмки периметра
- Обход рубежей: крепление, маркировка, целостность кабеля.
- Функциональный тест каждой зоны ОПС (проникновение / имитация по методике).
- Тест аналитики днём и ночью на контрольных сценариях.
- Стыковка тревога → видео на АРМ.
- Обкатка с журналом ложных (срок — по ТЗ).
- Обучение операторов: что считать тревогой, что — помехой.
7. Чек-лист приёмки периметра ОПС + видео
Checklist_Perimetr_OPS_Video_PNR.docx
— заполняемый бланк для работы на объекте.
| № | Пункт | ☐ |
|---|---|---|
| 1 | Карта зон ОПС ↔ камеры утверждена | ☐ |
| 2 | Все зоны ОПС прошли функциональный тест | ☐ |
| 3 | Аналитика: правила и маски по ТЗ | ☐ |
| 4 | Ночной тест освещения / ИК выполнен | ☐ |
| 5 | Тревога открывает нужное видео на АРМ | ☐ |
| 6 | NTP синхронизирован | ☐ |
| 7 | Журнал ложных за период обкатки приложен | ☐ |
| 8 | Операторы СБ проинструктированы | ☐ |
| 9 | Backup конфигураций ОПС и аналитики передан | ☐ |
| 10 | Акт приёмки периметра подписан | ☐ |
Периметр сдан, когда реальные сценарии вторжения детектируются, видео подтверждает зону, а поток ложных тревог укладывается в согласованный с заказчиком уровень после обкатки.
