Расчёт PoE-бюджета: IP-камеры, VoIP и Wi-Fi — методика для инженера

  • Сен, 01, 2026
  1. Что такое PoE и зачем считать бюджет
  2. Стандарты PoE: af, at, bt
  3. Пошаговый расчёт бюджета
  4. Типовое потребление: камеры, телефоны, AP
  5. Пример расчёта для офиса
  6. Проверка на объекте при ПНР
  7. Типовые ошибки и чек-лист

Что такое PoE и зачем считать бюджет

PoE (Power over Ethernet — питание по Ethernet) позволяет подавать электропитание на удалённое устройство по той же витой паре, по которой идёт данные. На практике это означает: IP-камера, VoIP-телефон или точка доступа Wi-Fi получает питание от PoE-коммутатора или инжектора — отдельная розетка 220 В рядом с устройством не нужна.

PoE-бюджет (power budget) — суммарная мощность, которую PoE-коммутатор (PSE, Power Sourcing Equipment) может выделить на все PoE-порты одновременно. У каждого коммутатора два ограничения:

  • Бюджет блока питания — например, 370 Вт на весь коммутатор;
  • Мощность одного порта — например, до 30 Вт на порт (PoE+).

Если суммарное потребление подключённых устройств (PD, Powered Device) превышает бюджет PSE, часть портов не получит питание или коммутатор отключит PoE на отдельных портах — камеры «отваливаются» ночью при включении ИК-подсветки, AP перезагружаются при пиковой нагрузке.

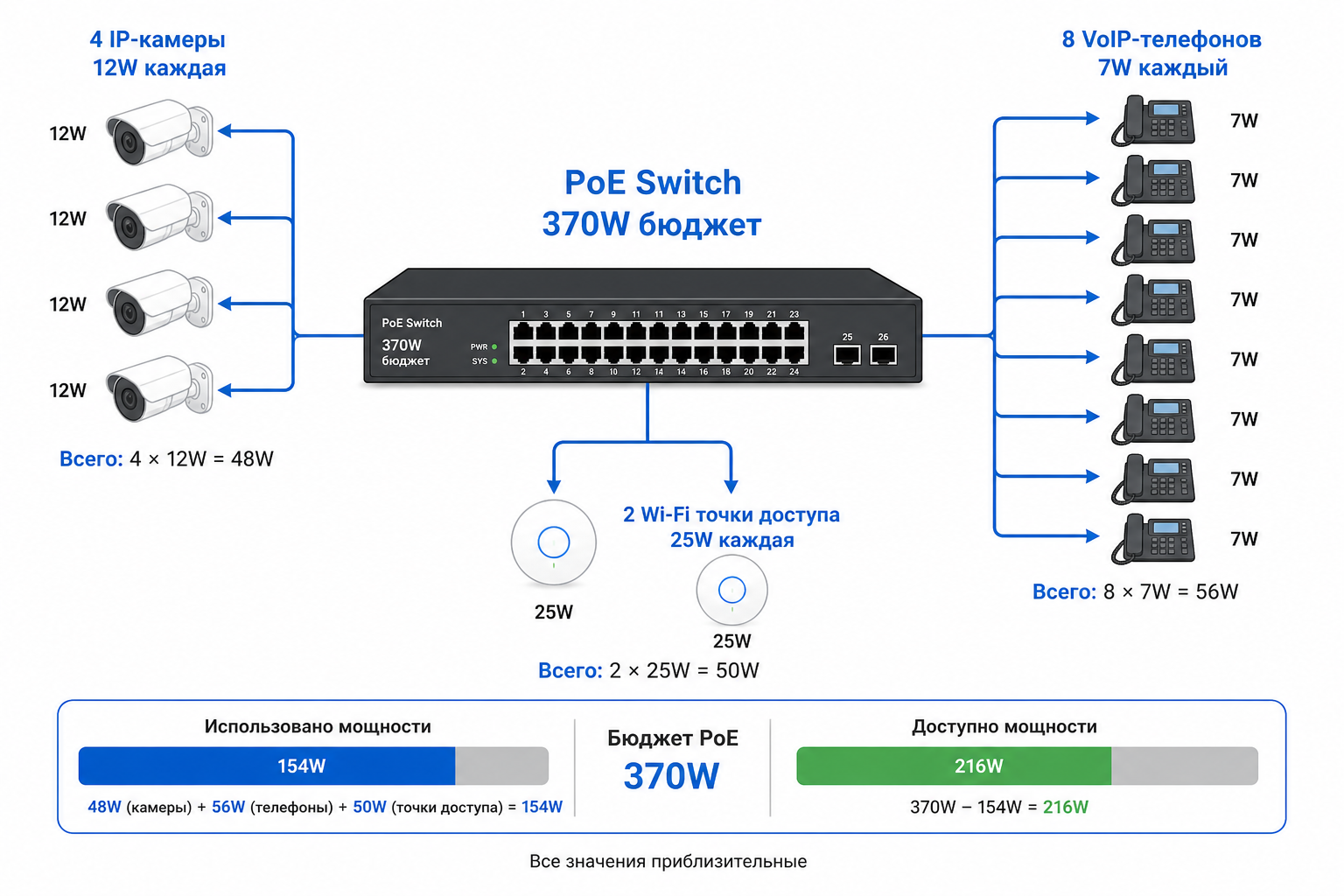

Схема расчёта PoE-бюджета: коммутатор, IP-камеры, VoIP-телефоны и точки доступа Wi-Fi
PoE-бюджет коммутатора — это сумма мощностей всех подключённых PD. Запас 15–20 % обязателен: потребление растёт при включении подсветки, обогрева и пиков Wi-Fi.
Важно: в спецификации коммутатора указывают общий PoE-бюджет и максимум на порт. Коммутатор «24 порта PoE+ по 30 Вт» с блоком питания 370 Вт не сможет одновременно отдать 30 Вт на все 24 порта — физический предел ниже номинала портов.

Стандарты PoE: af, at, bt

Стандарты IEEE определяют максимальную мощность на порту и схему подачи питания по парам в кабеле:

Стандарт Название Макс. на порту (PSE) Макс. у PD Типичное применение
IEEE 802.3af PoE (Type 1) 15,4 Вт 12,95 Вт VoIP-телефоны, простые IP-камеры без мощной подсветки
IEEE 802.3at PoE+ (Type 2) 30 Вт 25,5 Вт Большинство IP-камер, indoor AP, видеодомофоны
IEEE 802.3bt PoE++ (Type 3/4) 60–90 Вт 51–71 Вт PTZ-камеры, outdoor AP с обогревом, IoT-шлюзы
802.3af/at/bt и «Passive PoE» — не одно и то же. Стандарты IEEE используют согласование мощности по LLDP/CDP или классам 0–4. «Passive PoE» (24 В на нестандартных парах) встречается у старых радиомостов и некоторых камер — подключение такого устройства к стандартному PoE-порту может повредить оборудование. Всегда сверяйте РЭ и маркировку на корпусе.

Пошаговый расчёт бюджета

  1. Составьте таблицу устройств — каждый PD: тип, модель, количество, длина линии (для длинных трасс >80 м учитывайте падение напряжения).
  2. Узнайте потребление — из паспорта, шильдика «PoE: XX W» или web-интерфейса. Для камер берите максимум (камера + ИК-подсветка + обогрев).
  3. Сложите мощности всех PD на одном коммутаторе: Σ PPD.
  4. Добавьте запас 15–20 %: Pрасч = Σ PPD × 1,15…1,20.
  5. Сравните с PoE-бюджетом PSE из спецификации: Pрасч ≤ Pbudget.
  6. Проверьте лимит порта: для каждого PD PPD ≤ Pport max и класс PoE совместим.
  7. Распределите порты — «тяжёлые» PD (PTZ, outdoor AP) на порты с максимальной мощностью; при необходимости — отдельный PoE-коммутатор или инжектор bt.

Формула для быстрой оценки:

Pрасч = (Pкамеры + Pтелефоны + PAP + …) × kзапас,   kзапас = 1,15…1,20

Типовое потребление: камеры, телефоны, AP

Значения ориентировочные — всегда уточняйте по datasheet конкретной модели. В таблице — типичный диапазон для подбора коммутатора на этапе проекта и ПНР.

Тип устройства Типичная мощность Рекомендуемый класс PoE Замечания для ПНР
IP-камера dome/bullet (2–4 Мп, без обогрева) 6–12 Вт 802.3af / 802.3at С ИК-подсветкой ночью +3…8 Вт к номиналу
IP-камера с обогревом / моторизованный зум 15–25 Вт 802.3at (PoE+) Зимой потребление выше — закладывать max из РЭ
PTZ / speed dome 30–60 Вт и выше 802.3bt (PoE++) или отдельное питание Часто требуют инжектор bt или блок 220 В
VoIP-телефон (1 линия, без expansion) 3–7 Вт 802.3af С цветным экраном и GigE — до 10 Вт
VoIP-телефон с видео / expansion module 10–18 Вт 802.3at Модули расширения иногда требуют отдельный блок питания
Indoor Wi-Fi AP (2×2, без PoE passthrough) 8–15 Вт 802.3af / 802.3at 802.11ax и 6 ГГц — ближе к верхней границе
Outdoor Wi-Fi AP (обогрев корпуса) 18–30 Вт 802.3at / 802.3bt Обогрев включается при t° < +5…+10 °C

Пример расчёта для офиса

Объект: офисный этаж, один PoE-коммутатор 24 порта, PoE-бюджет 370 Вт, максимум на порт 30 Вт (802.3at).

Устройство Кол-во P, Вт (max) Σ, Вт
IP-камера 4 Мп (с ИК) 8 12 96
VoIP-телефон Yealink-класса 12 7 84
Wi-Fi AP indoor 3 13 39
Итого номинал 23 — 219
С запасом 20 % — — 263

Вывод: 263 Вт < 370 Вт — коммутатор по бюджету подходит. Каждый PD укладывается в 30 Вт на порт. Остаётся 1 свободный PoE-порт для резерва или дополнительной камеры.

Если бы итог был 395 Вт: варианты — второй PoE-коммутатор (камеры отдельно, телефоны отдельно), коммутатор с большим бюджетом (740 Вт), либо частичный перевод «лёгких» телефонов на локальные БП там, где это допустимо по проекту.

Проверка на объекте при ПНР

Расчёт на бумаге — половина работы. При пусконаладке проверьте:

  • Web-интерface коммутатора — раздел PoE Status / Power Management: фактическая мощность на порту, класс PD, остаток бюджета;
  • SNMP или NMS — oid потребления PoE (у Cisco, HPE, Ubiquiti, MikroTik — свои MIB);
  • Ночной тест камер — через 2–3 часа после заката проверить, не отключились ли камеры с активной ИК-подсветкой;
  • Зимний тест outdoor AP — при включении обогрева потребление скачет; если AP перезагружается — не хватает класса PoE или бюджета;
  • Длина линии — при трассе >90 м по Cat5e/Cat6 падение напряжения может вызвать нестабильную работу PD даже при «достаточном» бюджете; используйте Cat6A или промежуточный коммутатор;
  • LLDP-MED на VoIP — телефон может запросить класс мощности; убедитесь, что коммутатор его выделяет (полезно при интеграции с IP-телефонией).
PoE passthrough (AP с вторым портом для камеры): мощность «сквозного» порта вычитается из бюджета uplink-порта AP. При расчёте учитывайте AP + подключённую к нему камеру как одну цепочку питания.

Инжекторы и PoE-удлинители

Если PoE-портов коммутатора не хватает, но бюджет есть — используют PoE-инжекторы (midspan) на отдельных линиях. Для «тяжёлых» PD вдали от коммутатора — PoE-удлинители / репитеры или локальный PoE-коммутатор в телеком-шкафу этажа. Инжектор добавляет потребление от розетки 220 В — учитывайте при расчёте электрики объекта.

Типовые ошибки и чек-лист

Симптом Вероятная причина Что делать
Камера работает днём, «отваливается» ночью Превышен PoE-бюджет при включении ИК Пересчитать с max потреблением; перевести на PoE+ порт или инжектор at/bt
Часть портов без PoE, остальные OK Исчерпан общий бюджет PSE PoE priority: критичным портам — High; добавить коммутатор/инжектор
PD не включается, линк есть Несовместимость af/at; passive PoE; перепутаны пары Проверить класс в РЭ; кабель T568B; не смешивать passive и 802.3
Нестабильная работа на длинной линии Падение напряжения, некачественный кабель Cat6A, укоротить трассу, промежуточный PoE-switch
После грозы часть PoE «умерла» Выбиты порты PSE, нет ГЗ/УЗИП на линии наружных камер Замена/ремонт; установить PoE-грозозащиту по проекту

Чек-лист ПНР PoE

  • ☐ Таблица расчёта бюджета приложена к исполнительной документации;
  • ☐ В web-интерface коммутатора остаток бюджета ≥ 15 %;
  • ☐ Все PD получили питание, класс PoE соответствует РЭ;
  • ☐ Ночной тест камер с ИК пройден (минимум 2 ч после заката);
  • ☐ VoIP-телефоны не перезагружаются при одновременном поднятии трубки на этаже;
  • ☐ AP выдерживает нагрузку клиентов без reboot (stress-тест по проекту);
  • ☐ PoE priority настроен: камеры/телефония — выше, тестовые порты — ниже.

Смежные материалы на PNR24

  • Кабель Cat6A — выбор кабеля для длинных PoE-трасс;
  • ONVIF и IP-камеры Hikvision — настройка после подачи питания;
  • VLAN для видеонаблюдения — изоляция камер от офисной сети (см. материалы по VLAN на сайте).
Материал носит справочно-методический характер. Конкретные значения мощности, классы PoE и настройки портов всегда уточняйте по руководству на коммутатор и подключаемое оборудование. При проектировании критичных систем (видеонаблюдение, СКУД) закладывайте резерв бюджета и дублирование питания по проекту.
