Зачем маркировка важна при ПНР и сдаче

На объектах с СКС (структурированной кабельной системой), ЛВС (локальной вычислительной сетью) и системами безопасности инженер ПНР (пусконаладчик) ежедневно сталкивается с одной и той же проблемой: физический порт на патч-панели не совпадает с записью в исполнительной схеме, а бирка на кабеле оторвана или нечитаема. Без единой системы маркировки кабелей и портов невозможно быстро локализовать обрыв, заменить патч-корд, подключить новое оборудование или пройти приёмку у заказчика и эксплуатационной службы.

Маркировка — это не «украшение» монтажа, а обязательный элемент администрирования телекоммуникационной инфраструктуры. Она связывает три уровня информации:

• Физический — бирка на кабеле, наклейка на порту патч-панели, табличка на стойке;
• Логический — имя порта в коммутаторе, VLAN, адрес IP, данные LLDP/CDP;
• Документальный — исполнительная схема (as-built), кабельный журнал, реестр патч-кордов.

При сдаче объекта заказчик и технический надзор проверяют не только «линк есть / линка нет», но и прослеживаемость каждого соединения от розетки рабочего места до порта активного оборудования. Ошибка в одной бирке на этаже −2 при верной маркировке на этаже +3 превращает аварийное восстановление в многочасовой поиск. На крупных объектах (бизнес-центры, дата-центры, производственные площадки) без маркировки по стандарту эксплуатация фактически невозможна.

Классы TIA-606-C и их применение в России

Международный стандарт ANSI/TIA-606-C «Administration Standard for Telecommunications Infrastructure» определяет систему идентификации и маркировки элементов телекоммуникационной инфраструктуры. В российской практике проектировщики и монтажники СКС ориентируются на TIA-606 как на отраслевой эталон, дополняя его требованиями ГОСТ и СП. Стандарт делит все маркируемые объекты на три класса по «глубине» идентификации.

Класс Administration (Административный)

В русскоязычной документации — административная зона идентификации. Сюда входят объекты верхнего уровня, по которым определяется географическое и структурное положение кабельной системы:

• идентификатор здания или корпуса (Building, Bldg);
• этаж (Floor, Fl);
• телекоммуникационная комната, ЦОД, серверная (ER — Equipment Room, TR — Telecommunications Room);
• магистральные (backbone) и горизонтальные подсистемы как целые трассы;
• вводные устройства (MDF — Main Distribution Frame, главный распределительный пункт).

На объекте это таблички на дверях телеком-шкафов («TR-03-07», «MDF-A»), маркировка магистральных кабелей между зданиями, бирки на кабель-каналах с указанием системы. Без класса Administration невозможно понять, где находится линия.

Класс Intermediate (Промежуточный)

В российской терминологии — промежуточные точки коммутации. Это элементы, через которые проходит или заканчивается кабель на пути к оборудованию:

• стойки и шкафы (Rack, R);
• патч-панели, модульные кроссы (Panel, PP);
• оптические кроссы, ODF, сплайс-кассеты;
• коннекторные блоки, проходные муфты;
• промежуточные точки горизонтальной подсистемы ( consolidation point).

Класс Intermediate отвечает на вопрос «через что проходит линия». Типичная маркировка: номер стойки на боковой стойке, номер каждого порта на патч-панели, бирка на каждой оптической пигtail в кассете.

Класс Equipment (Оборудование)

В русской практике — маркировка портов активного и конечного оборудования:

• порты коммутаторов, маршрутизаторов, серверов;
• инformation-розетки (RJ-45) на рабочих местах;
• Wi-Fi точки доступа, IP-камеры, контроллеры СКУД;
• патч-корды (каждый шнур — свой ID или пара «откуда–куда»).

Класс Equipment отвечает на вопрос «куда подключено устройство». Именно здесь чаще всего возникает рассогласование между физической биркой и конфигурацией LLDP/CDP в коммутаторе.

Нормативная база: ГОСТ и СП

В России маркировка кабелей и портов регулируется комплексом стандартов на проектирование, монтаж и документирование СКС и сетей связи. При приёмке объекта инженер ПНР должен ссылаться на конкретные пункты, а не на «общие требования».

• ГОСТ Р 53246-2008 (ISO/IEC 11801) — «Информационные технологии. Структурированные кабельные системы». Определяет требования к администрированию СКС, включая идентификацию кабелей, точек коммутации и рабочих мест. Маркировка должна обеспечивать однозначную связь между физическим портом и его логическим адресом.
• ГОСТ Р 58238-2018 — «Системы кабельные структурированные. Проектная и исполнительная документация». Устанавливает состав исполнительной документации: схемы соединений, кабельный журнал, таблицы адресации портов. Маркировка на объекте обязана совпадать с исполнительными схемами.
• ГОСТ Р 59793-2021 — «Системы кабельные структурированные. Основные положения». Дублирует и развивает требования ISO/IEC 11801 для российских условий; раздел об администрировании содержит требования к долговечности и читаемости маркировки.
• ГОСТ Р 53624-2009 — «Системы кабельные структурированные. Монтаж и эксплуатация». Регламентирует правила маркировки при монтаже: место установки бирок, расстояние между бирками на горизонтальных и магистральных трассах, маркировку в телекоммуникационных шкафах.
• СП 134.13330.2022 «Системы электросвязи зданий и сооружений. Правила проектирования» — требования к телекоммуникационным помещениям, стоякам, прокладке кабелей; маркировка кабелей связи в стояках и коллекторах.
• ГОСТ 21.406-88 (актуализированная редакция) — условные обозначения на схемах автоматизации; применяется при оформлении исполнительных схем СКУД, АПС, диспетчеризации, где маркировка кабельных линий должна совпадать с обозначениями на чертежах.
• ГОСТ Р 59638-2021 — формы протоколов испытаний; в актах приёмки СКС фиксируют результаты проверки маркировки и соответствия документации.

Дополнительно на объектах с системами пожарной безопасности действует СП 484.1311500.2020 — там маркировка шлейфов и кабелей АПС (автоматической пожарной сигнализации) проверяется отдельно, но принцип тот же: бирка = запись в исполнительной схеме. Для промышленных сетей — ГОСТ Р МЭК 60092-350 (маркировка кабелей на судах и в агрессивных средах) и отраслевые стандарты заказчика.

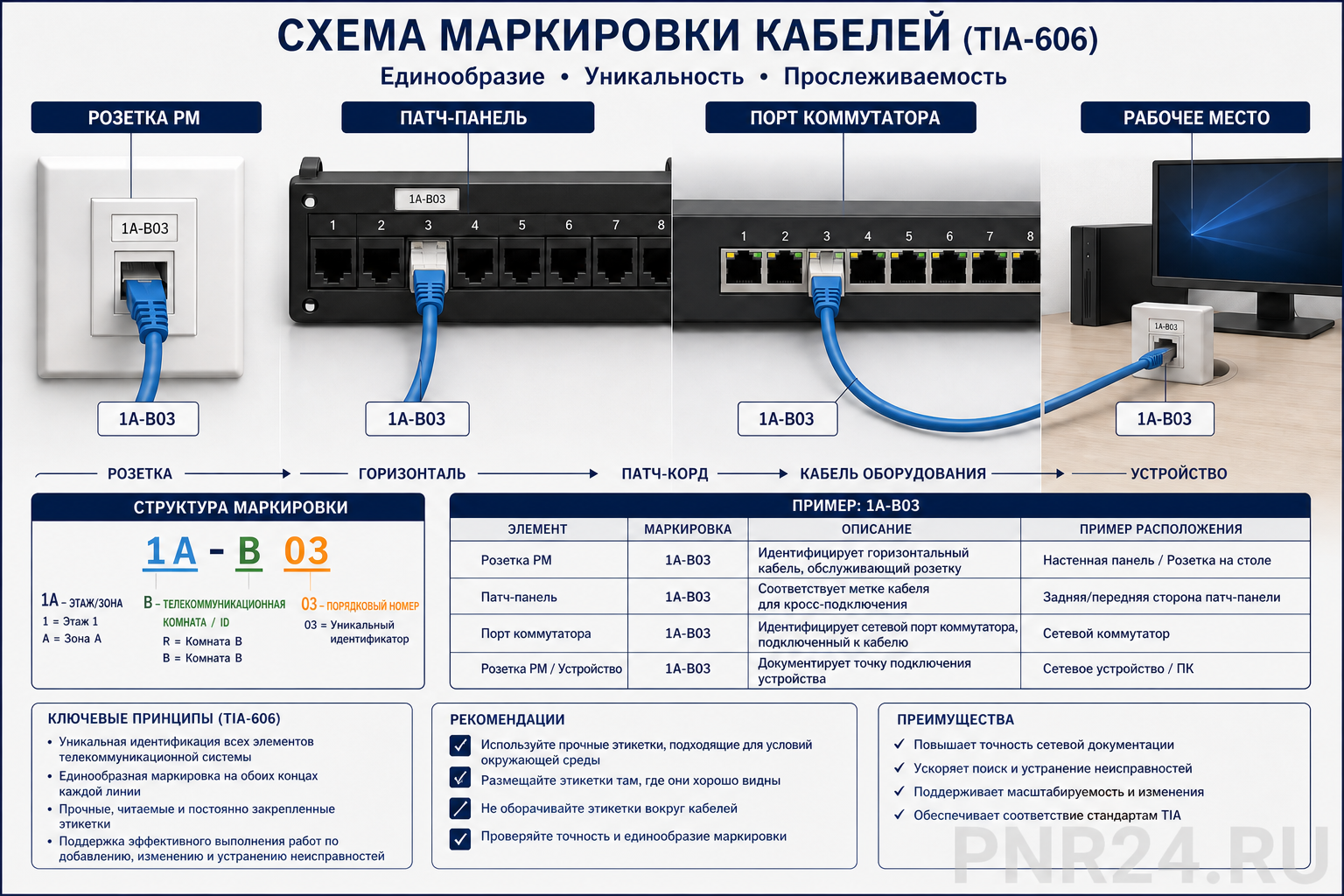

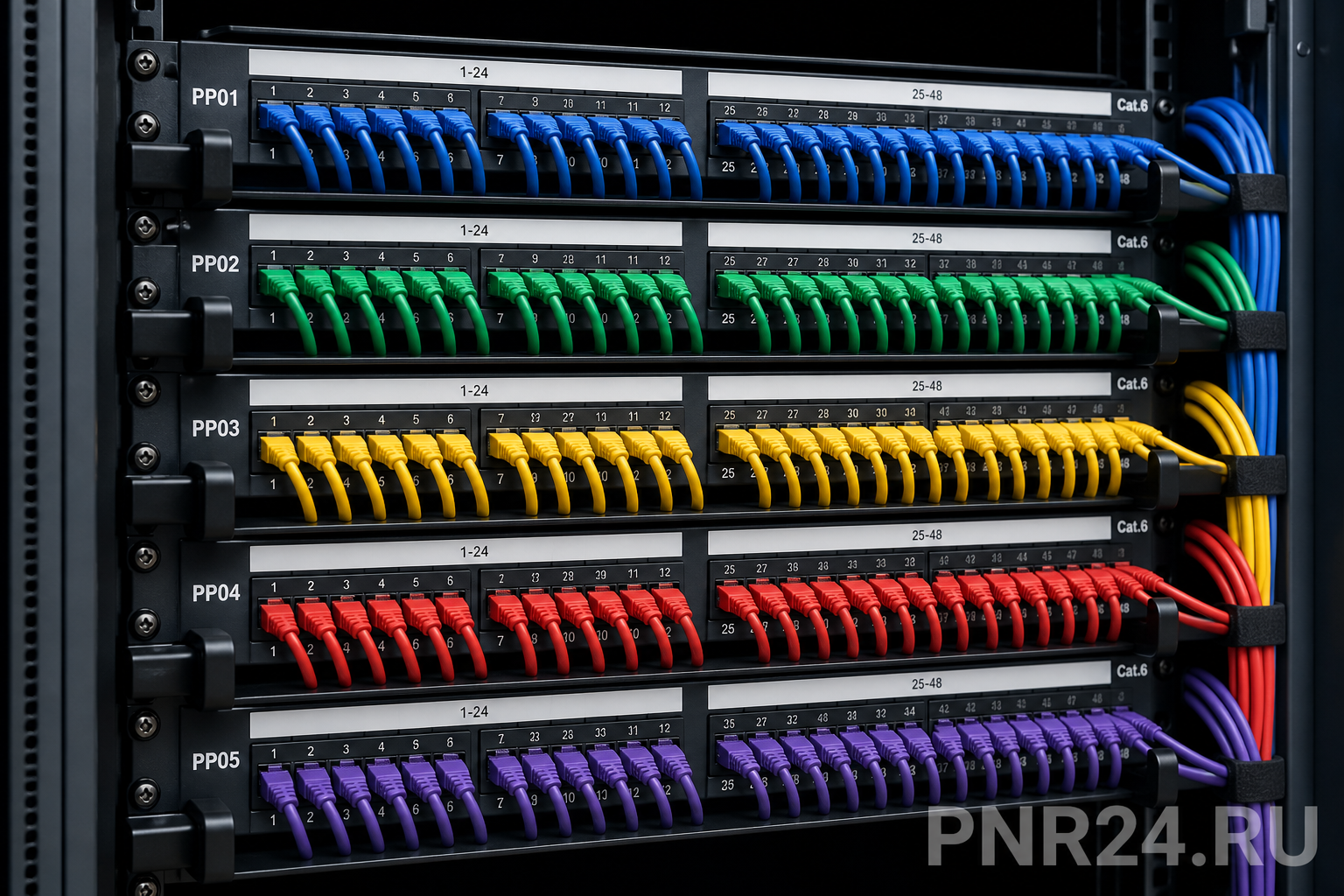

Схема именования: здание–этаж–стойка–панель–порт

На большинстве объектов коммерческой недвижимости и промышленности применяют иерархическую схему именования, совместимую с TIA-606-C. Базовый формат:

<узел>-<этаж>-<стойка>-<панель>-<порт>

Где:

• узел — MDF, IDF, TR (главный или промежуточный распределительный пункт);
• этаж — двузначный номер этажа (01, 02, …, −1 для подвала);
• стойка — R + номер стойки в телеком-шкафу (R01, R12);
• панель — P + номер патч-панели сверху вниз (P01, P24);
• порт — номер порта на панели (01…48), иногда с префиксом U для позиции в стойке.

Примеры идентификаторов

Полный идентификатор горизонтальной линии связывает оба конца: розетку рабочего места и порт патч-панели. В исполнительной схеме указывают пару «WS-412-B ↔ IDF-07-R03-P12-17». На патч-корде в стойке — краткая запись «P12-17 → Gi0/24» или QR-код со ссылкой на порт в CMDB.

Правила, которые проверяют при ПНР:

1. Разделитель — дефис «−», не пробел и не подчёркивание (единый стиль по регламенту).
2. Регистр букв фиксирован: обычно UPPERCASE для узлов (MDF, IDF), цифры с ведущим нулём для этажей и портов.
3. Длина бирки — не более 25–30 символов для читаемости на узкой ленте 6 мм.
4. Запрещены неоднозначные сокращения («2эт», «ст12») — только коды из регламента.
5. ID уникален в пределах объекта; дубли — критический дефект.

Расчёт количества бирок и запас 20 %

При закупке материалов для маркировки и планировании работ монтажная организация рассчитывает количество бирок по числу портов с учётом запаса на переделку, ошибки печати и расширение. Базовая формула:

N_бирок = N_портов × (1 + Запас%)

При стандартном запасе 20 % (0,20):

N_бирок = N_портов × 1,20

Пример расчёта

Офисный этаж: 240 information-розеток (120 двойных), 240 портов на патч-панелях, 240 патч-кордов, плюс 48 портов коммутатора access-уровня. Каждый порт маркируется минимум в двух точках (розетка + патч-панель), патч-корд — отдельная бирка на каждом конце.

• N_портов (розетки + патч-панели) = 240 + 240 = 480 точек;
• Патч-корды: 240 × 2 конца = 480 бирок;
• Стойки и панели (Admin/Intermediate): ~30 бирок;
• Итого N_портов ≈ 990 бирок;
• С запасом 20 %: N_бирок = 990 × 1,20 = 1188 бирок (округляют до 1200 с учётом кратности кассеты).

Запас 20 % закладывают не «про запас в шкафу», а потому что:

• бирки портятся при повторном обжиме (перенос на другой порт);
• ошибки печати и опечатки в ID требуют перепечатки;
• часть ленты уходит на тестовые отпечатки и калибровку принтера;
• заказчик может добавить порты при приёмке (переговорные, дополнительные AP).

Для оптики добавляют отдельный расчёт: каждое волокно — бирка на кабеле, в кассете, на pigtail, плюс маркировка на ODF. Обычно N_{волокон} × 1,20 × 3 точки маркировки.

Медь и оптика: различия маркировки

Медные (витая пара) и оптические линии маркируют по одной логической схеме ID, но физическое исполнение бирок различается.

Медный кабель (Cat 5e / 6 / 6A)

• Цвет ленты: чаще белая, жёлтая или лавандовая (стандартный цвет СКS для admin); для разных подсистем — разный цвет фона (данные — белый, телефония — оранжевый, CCTV — фиолетовый) по регламенту объекта.
• Содержание бирки: ID порта (MDF-02-R12-P24-17), иногда категория (Cat6A) и длина — если требует проект.
• Длина на бирке: для горизонтальных линий длину указывают в исполнительном кабельном журнале; на физической бирке — опционально, если регламент требует (формат «L=42 м»). При ПНР длину сверяют с журналом, не с «на глаз».
• Место: бирка на кабеле за розеткой и у патч-панели; наклейка на каждом порту панели; при необходимости — на патч-корде.

Оптический кабель (SM / MM)

• Цвет: жёлтый (SM, single-mode), оранжевый/бежевый (MM, multimode) — по TIA-598 и ГОСТ Р 53246; бирка контрастная, часто с цветной полосой типа волокна.
• Нумерация волокон: номер волокна в кабеле (F01…F144), направление (A→B), ID трактов.
• Длина: на магистральных линиях длину обязательно указывают — она нужна для расчёта потерь (OLTS/OTDR). Формат: «MDF-BB-F01 L=850 м».
• Материал: термоусадочные маркеры (heat-shrink), клипсы, бирки на кассетах ODF; самоклеящаяся лента на голом волокне не применяется.
• Polarity: для MPO/MTP — маркировка полярности (A, B, C) на кассете и в документации.

Принтеры, материалы и размещение бирок

Для полевых работ и стойки телеком-шкафа используют портативные принтеры этикеток. Наиболее распространённые модели в России:

Материалы для стоек и кабелей:

• Самоламинирующиеся бирки (self-laminating wrap-around) — для круглых кабелей; прозрачный «хвост» перекрывает текст и защищает от стирания.
• Ламинированная лента (Brother TZe, Dymo D1 durable) — для патч-панелей и плоских поверхностей; стойкость к пыли и вытиранию.
• Термоусадочные маркеры (heat-shrink tube labels, Brady HS, Brother HS) — для оптики и промышленных трасс; надеваются на кабель, усадка тепловым пистолетом.
• Rigid markers (пластиковые клипсы, Panduit/Brady) — на магистральные кабели в лотках.
• Металлические таблички — на стойки (R12), двери шкафов (MDF-A); гравировка или маркировочный пресс.

Проверка: бирка, LLDP/CDP и исполнительная документация

Ключевой этап ПНР — трёхсторонняя сверка: что написано на бирке, что видит коммутатор по протоколам соседства, и что зафиксировано в as-built. LLDP (Link Layer Discovery Protocol, IEEE 802.1AB) и CDP (Cisco Discovery Protocol) передают информацию о соседнем устройстве и порте — но только если линия подключена и протокол включён.

Пошаговая процедура проверки

1. Подготовка. Получить исполнительную схему, кабельный журнал, реестр патч-кордов. Выгрузить таблицу портов коммутатора (interface description, switchport). Убедиться, что LLDP или CDP включён на access-коммутаторах.
2. Выборка портов. На приёмке проверяют 100 % портов критичных стоек (MDF, серверная) и не менее 10–20 % на типовом этаже; при замечаниях — 100 % этажа.
3. Физическая бирка. У патч-панели считать ID (например, IDF-07-R03-P12-17). Сфотографировать или занести в таблицу проверки. Проверить читаемость, отсутствие дублей, соответствие регламенту.
4. Трассировка патч-корда. От порта патч-панели проследить патч-корд до порта коммутатора. Бирка на корде (если есть) должна совпадать с парой «панель → switch port».
5. LLDP/CDP. На коммутаторе выполнить show lldp neighbors / show cdp neighbors detail (Cisco). Сверить: Local Port ↔ Remote ID / Port Description. Для IP-телефонов и AP — проверить, что Chassis ID или System Description содержит ожидаемый идентификатор.
6. Interface description. Сравнить настроенное описание порта (show interfaces status) с ID на бирке. Расхождение «Gi0/24 = WS-412-B» на коммутаторе и «WS-408-A» на панели — дефект.
7. As-built. Найти строку в исполнительной схеме / Excel-журнале с данным ID. Проверить оба конца, длину (для оптики), номер волокна.
8. Конечная точка. На рабочем месте проверить розетку: ID на лицевой панели или под столом совпадает с записью в журнале. При возможности — подключить ноутбук, проверить линк и (для data) DHCP / VLAN.
9. Фиксация. Заполнить протокол проверки: «порт / бирка / LLDP / as-built / результат OK-NOK». NOK — в журнал замечаний с фото.
10. Устранение. Перемаркировка, перепатчивание, обновление as-built. Повторная проверка только изменённых портов.

Типовые дефекты маркировки

При ПНР и приёмке чаще всего встречаются следующие несоответствия. Таблица — для журнала замечаний и обучения монтажных бригад.

Чек-лист приёмки

Используйте при финальной сдаче объекта заказчику. Отметка «да/нет» заносится в протокол ПНР.

1. Утверждённый «Регламент маркировки СКС» приложен к исполнительной документации.
2. Все телеком-шкафы и стойки имеют таблички класса Administration (MDF, IDF, TR, номер стойки).
3. 100 % портов патч-панелей в MDF/серверной промаркированы; выборочная проверка на этажах — не менее 10 % без замечаний.
4. Каждая information-розетка имеет ID, совпадающий с кабельным журналом.
5. Нет дублирующихся идентификаторов в пределах объекта.
6. Патч-корды в критичных стойках промаркированы (оба конца или центральная бирка «A→B»).
7. Interface description на коммутаторах синхронизирован с физической маркировкой (выборочно + все uplink).
8. LLDP/CDP включён; выборочная сверка neighbors — без расхождений.
9. Оптические магистрали: длина и номер волокна на бирке совпадают с OTDR/OLTS протоколом.
10. Бирки стойкие к пыли и вытиранию (laminated / self-lam / heat-shrink — по типу кабеля).
11. Исполнительная схема as-built обновлена после всех изменений на объекте.
12. Кабельный журнал и реестр патч-кордов переданы заказчику в согласованном формате (Excel, PDF, CMDB).
13. Запас бирок 15–20 % передан на ответственное хранение эксплуатации (или остаток ленты с принтером).
14. Журнал замечаний по маркировке закрыт; повторная проверка NOK-портов — OK.

Связь с документацией патч-кордов

Патч-корд — единственный «съёмный» элемент цепочки. При замене 0,5 м шнура на 2 м без обновления документации связь «порт панели — порт switch» теряется. Поэтому реестр патч-кордов — обязательное приложение к as-built.

Минимальные поля реестра:

• уникальный ID патч-корда (PC-MDF-R12-0247 или barcode);
• порт A (патч-панель): IDF-07-R03-P12-17;
• порт B (коммутатор): SW-ACC-07 Gi1/0/24;
• длина, категория (Cat6A), цвет;
• дата установки, ответственный.

На объекте патч-корд маркируют одним из способов:

1. Двойная бирка — на каждом конце шнura мини-этикетка «P12-17» и «Gi1/0/24»;
2. Центральная бирка — одна self-laminating бирка посередине: «P12-17 ↔ Gi1/0/24»;
3. QR-код — ссылка на строку CMDB; сканируется при замене шнura.

При ПНР проверяют: каждый установленный патч-корд из реестра физически на месте; «лишние» шнуры без записи — удалить или внести в реестр. При сдаче передают Excel/CSV реестра вместе с кабельным журналом. Правило эксплуатации: замена патч-корда = обновление реестра в тот же день.

Интеграция с DCIM/CMDB (NetBox, NocoDB, 1С-варианты) позволяет при сканировании QR на патч-корде сразу видеть цепочку до розетки WS. На этапе ПНР достаточно согласованного Excel; миграция в CMDB — задача эксплуатации, но поля ID должны совпадать с бирками с первого дня.
