Интерфейс RS-485 (TIA/EIA-485-A) — физический уровень для большинства полевых шин BMS: Modbus RTU, BACnet MS/TP, многие proprietary-протоколы контроллеров HVAC. Ошибки терминации, смещения (bias), полярности A/B и заземления дают «плавающие» устройства, CRC-ошибки и ложные offline — при исправном ПО. Ниже — инженерная методика для ПНР с акцентом на Modbus RTU и BACnet MS/TP и явным разграничением с KNX TP.

1. RS-485 в BMS: где применяется и где нет

2. Терминация 120 Ω: зачем и куда ставить

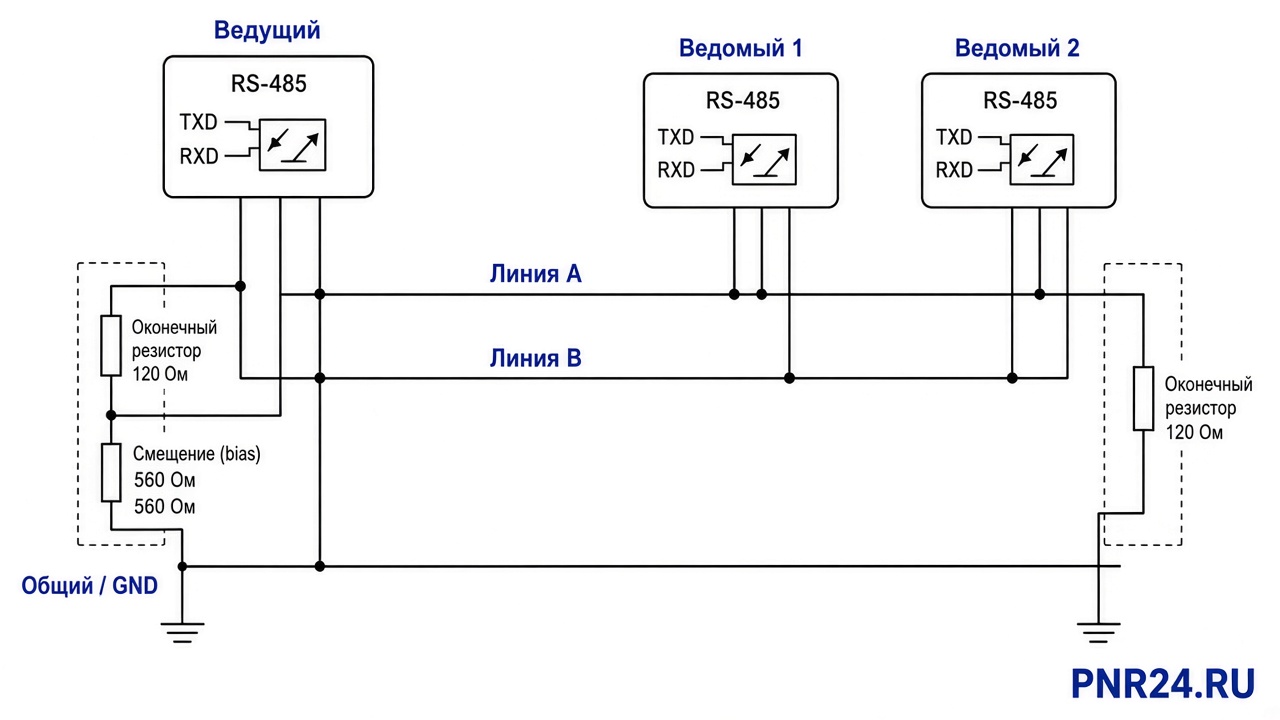

Кабель RS-485 имеет волновое сопротивление порядка 120 Ω (типовое значение для пар, соответствующих TIA/EIA-485). На физических концах магистрали ставят согласующие резисторы ≈120 Ω между линиями A и B, чтобы погасить отражения.

• Терминаторы — только на двух концах сегмента, не на каждом устройстве.
• Если контроллер в середине трассы — его встроенный терминатор должен быть выключен (DIP/jumper).
• Лишние терминаторы снижают амплитуду дифференциального сигнала и ухудшают запас помехоустойчивости.

Проверка без осциллографа: при обесточенной шине сопротивление A–B на конце сегмента (с учётом параллели двух 120 Ω) ожидается порядка ~60 Ω, если оба терминатора установлены и кабель цел. Точное значение зависит от параллельных входов приёмников и bias-цепей — ориентир, не догма; сверяйте с методикой производителя.

3. Fail-safe bias (подтяжка) и «плавающий» уровень

В паузах передачи дифференциальная пара может оказаться в неопределённом состоянии: приёмники ловят шум как стартовые биты → мусор, CRC-ошибки, ложные адреса. Fail-safe bias (подтяжка) задаёт гарантированный idle-уровень.

Типовая схема (упрощённо): резистор от +V_bias к одной линии и от другой линии к GND через делитель, либо готовая bias-сеть на мастере / первом контроллере. Номиналы — по datasheet (часто единицы–десятки кΩ); цель — удержать |V_A−V_B| выше порога приёмника в idle.

• Bias обычно ставят в одном месте сегмента (часто у мастера Modbus или у выбранного контроллера MS/TP).
• Двойной bias на двух узлах может перегрузить линию и «перетянуть» уровни — следуйте проекту.
• Некоторые современные приёмники имеют встроенный fail-safe — это не отменяет проверку на объекте.

4. Земля, common mode и опорный провод

RS-485 — дифференциальная пара, но приёмники имеют предел common-mode (типично порядка −7…+12 В относительно локальной земли приёмника по классическим спецификациям семейства; точный диапазон — datasheet микросхемы). Если «земли» шкафов разнесены на десятки вольт по потенциалу, связь ломается даже при идеальной паре A/B.

• Используйте третий провод SG / signal ground / COM (или экран, соединённый по проекту) как опорный между узлами — если это предусмотрено схемой производителя.
• Не путайте рабочий опорный провод RS-485 с защитным PE: схемы уравнивания — по проекту и документации шкафа.
• Гальваническая развязка (isolated RS-485) на контроллерах снижает риск common-mode и контуров — проверяйте, есть ли она в применённых модулях.

5. Полярность A/B, кабель и длина stub

Производители по-разному маркируют выводы: A/B, D+/D−, Data+/Data−, «+»/«−». Инверсия полярности на части устройств даёт стабильный offline при «живой» шине.

1. Зафиксируйте эталон по мастеру / первому контроллеру (цвет жил ↔ клеммы).
2. Протяните ту же полярность по всему сегменту; не полагайтесь на «логику цветов» чужого подрядчика.
3. При сомнении: осциллограф на A относительно B во время передачи известного узла; либо поочерёдная проверка с инверсией на одном устройстве (осторожно, по методике производителя).

Stub (ответвление) — короткий отрезок от магистрали к устройству. Длинные stub усиливают отражения. Практика ПНР: держать stub минимальными (сантиметры–десятки сантиметров на умеренных скоростях; на высоких bitrate — ещё короче). Точные лимиты — по руководству на протокол/контроллер и проекту. Топология «звезда» с длинными лучами для RS-485 обычно неприемлема.

Кабель: витая пара с волновым сопротивлением ~120 Ω, предпочтительно экранированная (тип — по проекту). Не смешивайте в одном сегменте разные сечения и «случайный» телефонный кабель без проверки.

6. Modbus RTU и BACnet MS/TP: нюансы на шине

На ПНР сначала добейтесь «чистой» физики (терминация, bias, A/B, земля), затем проверяйте скорость, чётность, stop bits (Modbus) и MAC/Max Master (MS/TP). Смешение двух протоколов на одной паре без шлюза недопустимо.

7. Диагностика: мультиметр и осциллограф

Мультиметр

• Сопротивление A–B при выключенном питании (ориентир ~60 Ω при двух терминаторах).
• Наличие КЗ A–B, A–GND, B–GND.
• Постоянное смещение A и B относительно SG в idle (если есть bias) — сравнимо с ожиданием datasheet.
• Целостность экрана / SG по проекту.

Осциллограф (дифференциальный или два канала A и B)

• Амплитуда дифференциального сигнала и «глаз» на дальнем конце.
• Отражения: ступеньки/звон после фронтов → лишние/отсутствующие терминаторы или длинный stub.
• Симметрия уровней; сильный common-mode «прыжок» при передаче — проблема земли.
• Занятость шины: непрерывный мусор в idle → нет fail-safe / ЭМС.

8. Чек-лист ПНР RS-485

Стабильный RS-485 — это согласованная линия: два терминатора, корректный bias, общая опора по потенциалу и короткие stub. Протокольный слой имеет смысл отлаживать только после физики.
