Слаботочный шкаф на объекте — это не просто «короб с оборудованием», а узел, от которого зависит работоспособность АПС (автоматической пожарной сигнализации), СКУД (системы контроля и управления доступом), ОПС (системы оповещения и управления эвакуацией), видеонаблюдения и телекоммуникаций. При пропадании сети 220 В эти системы должны продолжать работать столько, сколько требует проект и нормативы. На практике инженер ПНР (пусконаладчик) сталкивается с тем, что расчёт «на бумаге» не совпадает с реальностью: батареи старше трёх лет, PoE-коммутатор «съедает» запас при включении, ИБП (источник бесперебойного питания) разделяют с вентиляцией шкафа, а протокол испытания заполняют постфактум.

Эта статья — практическое руководство: как рассчитать время автономной работы, как провести нагрузочное испытание с фиксацией напряжения и тока, когда браковать батарейный блок по внутреннему сопротивлению и какой тип ИБП выбирать для пожарных и видеоцепей.

Зачем считать автономность слаботочного шкафа

Автономность — время работы оборудования от аккумуляторного резерва при отключённой сети переменного тока. Для инженера на объекте это измеримый параметр, а не строка в спецификации поставщика. Заказчик, эксплуатирующая организация и органы надзора при приёмке могут потребовать:

• расчётный лист с указанием ёмкости АКБ, тока нагрузки и полученного времени автономии;
• протокол нагрузочного испытания с поминутной записью напряжения на клеммах батарей;
• акт проверки внутреннего сопротивления (импеданса) каждого аккумулятора или батарейного блока.

Если шкаф объединяет несколько подсистем — пожарную сигнализацию, видеонаблюдение и СКУД — расчёт выполняют по каждой критичной цепи отдельно или по суммарной нагрузке, но время автономии сравнивают с наиболее жёстким нормативным требованием. Для АПС это обычно 24 ч в дежурном режиме плюс 1 ч в режиме «Пожар»; для СКУД и ОПС — как правило, не менее 1 ч при аварийном режиме. Ошибка «посчитали по одному ИБП на всё» — одна из частых причин замечаний при сдаче.

Нормативные требования: СП 484, 123-ФЗ и резервное питание

Нормативная база для пусконаладчика слаботочных систем опирается на несколько документов. Ниже — практическая выжимка по времени резервного питания, без подмены проектных решений.

СП 484.1311500.2020 — системы пожарной сигнализации (АПС)

СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» устанавливает требования к источникам вторичного (резервного) электропитания приборов АПС. В типовой редакции для центрального оборудования (ППК, блоки индикации, релейные модули, питающие шлейфы) действуют следующие ориентиры:

• Дежурный режим — не менее 24 часов после прекращения подачи основного питания 220 В при нормальной нагрузке (опрос адресных устройств, контроль шлейфов, индикация «Норма»).
• Режим «Пожар» — после истечения времени дежурного режима (или одновременно, в зависимости от методики расчёта по РЭ прибора) оборудование должно обеспечить работу в режиме тревоги не менее 1 часа: включение оповещения, передача извещений, управление исполнительными цепями.

На объекте расчёт часто выполняют в двух этапах: сначала проверяют суммарный ток в дежурном режиме I_деж и время t_деж ≥ 24 ч, затем — ток в режиме «Пожар» I_пож (с учётом включённых оповещателей, табло, реле) и время t_пож ≥ 1 ч на оставшейся ёмкости или на полностью заряженном блоке — согласно методике производителя ППК (Болид, Рубеж, НВП и др.).

123-ФЗ — технический регламент и резервное электроснабжение

Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» в части систем противопожарной защиты требует, чтобы автоматические системы (в том числе АПС, СОУЭ, СПЗ) сохраняли работоспособность при отключении внешнего электроснабжения в течение времени, необходимого для выполнения функций. Конкретные значения времени детализируются отраслевыми СП и проектом. Для пусконаладчика это означает: нельзя ссылаться только на «ИБП на 600 ВА» — нужно показать соответствие времени и режимов нагрузки нормативу.

СКУД и ОПС — типовые требования по цепям

Для СКУД (контроллеры доступа, электромагнитные/электромеханические замки, турникеты) в проектах и РЭ производителей чаще всего закладывают резерв не менее 1 часа при полной нагрузке (удержание всех замков в безопасном состоянии, запись событий, работа считывателей). При пожарной тревоге часть дверей переводится в режим «свободный проход» — ток нагрузки меняется; это учитывают в расчёте.

Для ОПС (систем оповещения и управления эвакуацией людей при пожаре) по СП 3.13130.2009 и проектным решениям усилители и речевые блоки должны обеспечивать оповещение в режиме «Пожар» не менее 1 часа (для типовых зданий; для отдельных категорий объектов — уточнять по проекту). Нагрузка ОПС в дежурном режиме минимальна, в режиме оповещения — максимальна: расчёт автономности выполняют по аварийному току.

Основная формула расчёта времени автономной работы

Для предварительного расчёта и проверки подбора АКБ используют упрощённую формулу, связывающую ёмкость батарей, КПД цепи и мощность нагрузки:

t_aut = (C_bat × U_bat × n × η × k_age) / P_load

Результат t_aut получают в часах, если C_bat — в ампер-часах (А·ч), U_bat — в вольтах (В), P_load — в ваттах (Вт). Для перевода в минуты: t_мин = t_aut × 60.

Расшифровка переменных

Альтернативная запись через ток: t_aut ≈ (C_bat × n × η × k_age) / I_load, где I_load = P_load / U_ср, U_ср — среднее напряжение батарейного блока в процессе разряда (для 12 В AGM — около 12,0…12,6 В).

Пример расчёта: шкаф 500 Вт, 2×12 В 100 А·ч

Исходные данные типового телекоммуникационного шкафа с видеонаблюдением и частично СКУД:

• P_load = 500 Вт (PoE-коммутатор, NVR, patch-панель, контроллер СКУД);
• 2 аккумулятора 12 В 100 А·ч, последовательно (блок 24 В, 100 А·ч); n = 2;
• η = 0,85 (ИБП line-interactive с инвертором);
• k_age = 0,8 (АКБ второй год эксплуатации, шкаф в тёплом коридоре).

Шаг 1. Подставляем в формулу. Числитель: 100 × 12 × 2 = 2400 (номинальная энергия блока в Вт·ч при учёте U_bat каждого элемента); с учётом КПД и старения: 2400 × 0,85 × 0,8 = 1632 Вт·ч полезной энергии на нагрузке.

t_aut = 1632 / 500 = 3,264 ч ≈ 3 ч 16 мин (или 196 минут)

Шаг 2. Сравнение с требованиями:

• Для видео при ТЗ «не менее 3 ч» — на грани (без запаса; после ещё одного года эксплуатации не пройдёт).
• Для СКУД (1 ч) — запас достаточный.
• Для АПС (24 ч дежурного) — неприменимо с таким блоком; нужен отдельный блок резервирования ППК по расчёту производителя.

Шаг 3. Что изменить для увеличения автономии до 4 ч при тех же АКБ: повысить η (ИБП online с КПД 0,90 даёт t ≈ 207 мин), заменить АКБ на новые (k_age = 1,0 → t ≈ 245 мин), снизить P_load (отключить некритичные PoE-порты в сценарии «авария»). Либо добавить вторую параллельную пару 12 В 100 А·ч (блок 24 В 200 А·ч) — время удвоится.

Эффект Пьюкерта и короткая автономность

Эффект Пьюкерта (Peukert) описывает падение эффективной ёмкости свинцово-кислотной АКБ при высоком токе разряда. Номинал 100 А·ч указан для медленного разряда (обычно за 20 ч — ток 5 А). Если же нагрузка потребляет большой ток, «доступная» ёмкость уменьшается нелинейно.

Для нашего примера: I_load ≈ 500 Вт / 24 В ≈ 21 А. Это разряд «100 А·ч за ~4,8 ч» — быстрее номинального C20. Эффективная ёмкость может оказаться на 5–15 % ниже расчётной по простой формуле. При короткой автономности (15–60 мин) при больших токах (50–100 А на блок) расхождение ещё сильнее — расчёт по формуле без Пьюкерта завышает время.

Практический вывод для ПНР:

• при автономности менее 2 ч закладывайте дополнительный запас 10–20 % к ёмкости или проводите только натурное испытание;

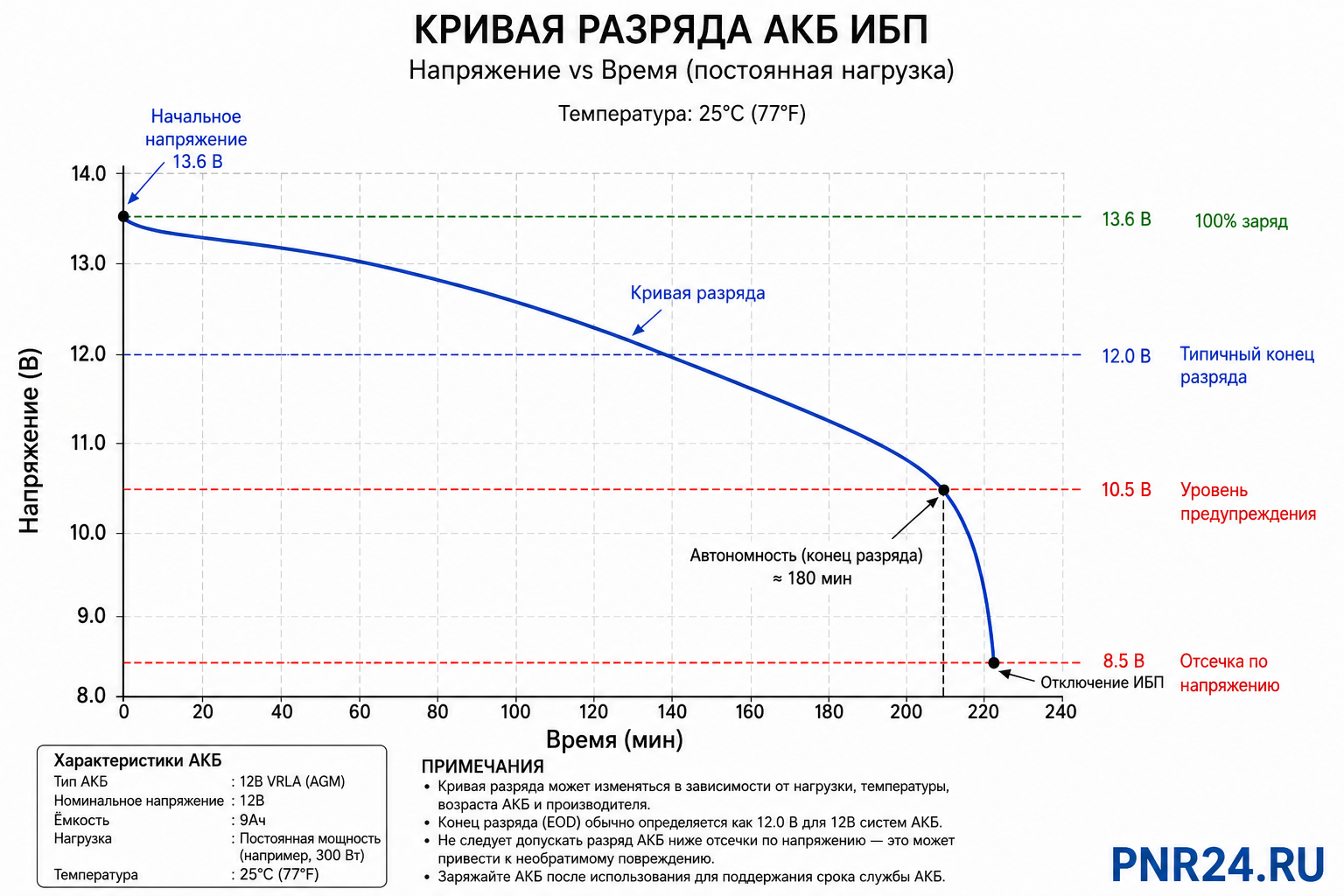

• используйте таблицы разряда из datasheet АКБ (ток разряда vs время до U_min);
• не смешивайте АКБ разной ёмкости и разного года выпуска в одном блоке — разряжаются неравномерно.

Пусковые токи PoE-коммутатора и запас по мощности

PoE-коммутатор (PSE, Power Sourcing Equipment) при подаче питания на порты создаёт пусковой (inrush) ток: одновременное включение нескольких PD (Powered Device — камер, AP) с встроенными конденсаторами, а также кратковременные пики при активации ИК-подсветки и обогрева куполов. На мультиметре средняя мощность может показывать 280 Вт, но в первые секунды после включения или после возврата сети 220 В пик достигает 350–400 Вт.

При расчёте P_load для ИБП:

1. Сложите паспортные максимумы всех PD (не «типичные» значения днём).
2. Добавьте потребление самого коммутатора (без PoE) — обычно 15–40 Вт.
3. Умножьте сумму на коэффициент запаса 1,15…1,25 (15–25 %) для учёта inrush и одновременного старта нескольких камер после восстановления питания.
4. Проверьте, что номинал ИБП в ВА (не только Вт!) достаточен: для оборудования с высоким cos φ и пиками лучше брать ИБП с запасом по VA на 20–30 % выше расчётной мощности.

Типы ИБП: online и line-interactive для видео и пожарных цепей

Выбор топологии ИБП — не «дороже/лучше», а соответствие требованиям по качеству электропитания и времени переключения.

Для пожарных цепей (АПС, СОУЭ) в подавляющем большинстве проектов используют не классический «офисный» ИБП, а сертифицированные блоки резервного питания или встроенные БРП в составе ППК и усилителей ОПС — с контролем заряда, защитой от глубокого разряда и мониторингом «Неисправность АКБ». Подключать ППК через бытовой line-interactive ИБП «для галочки» — нарушение комплектности и частая причина отказа при приёмке.

Для видеонаблюдения online-ИБП оправдан на объектах с «грязной» сетью, частыми кратковременными просадками и при дорогостоящем хранении архива. Line-interactive с AVR — компромисс по цене при умеренной нагрузке и стабильном вводе.

Нагрузочное испытание: порядок проведения на объекте

Нагрузочное испытание подтверждает расчёт на реальном оборудовании. Проводят после монтажа, первичной настройки и не менее 24 ч непрерывной зарядки АКБ (для новых батарей — часто требуют первичный заряд 12–24 ч по РЭ).

Подготовка

• Уведомить заказчика и службу эксплуатации о временном отключении ввода 220 В в шкаф.
• Проверить полную нагрузку: все камеры, считыватели, усилители — в рабочем состоянии.
• Подготовить мультиметр или регистратор с клеммами на батарейном блоке, клещи для тока, бланк протокола, секундомер.
• Зафиксировать начальное U_bat при float-заряде (для 12 В AGM — обычно 13,5…13,8 В на элемент; блок 24 В — 27,0…27,6 В).

Ход испытания

1. Отключить ввод 220 В в шкаф (автомат ввода, не «выдернуть вилку» с одного прибора). Убедиться, что нагрузка перешла на ИБП/АКБ — индикация «Battery mode» или падение U_вх при сохранении работы оборудования.
2. Записать t = 0: U_bat, I_load, событие «Отключение сети 220 В».
3. Каждую минуту (для испытаний до 4 ч) или каждые 5 мин (для длительных 24-часовых — по методике производителя АПС) фиксировать U_bat, I_load, замечания (мигание камер, «Battery low» на ИБП, неисправность АКБ на ППК).
4. Испытание продолжают до наступления критерия отсечки или до достижения требуемого времени с запасом.
5. Восстановить питание 220 В, записать время возврата, проверить переход на заряд АКБ.

Критерии отсечки (окончания испытания «неуспех»)

• U_bat блока 24 В опустилось ниже 21,0 В (1,75 В на элемент 12 В — типичный предел для AGM; уточнять по datasheet);
• ИБП или БРП выдал сигнал «Battery low» / отключил нагрузку;
• ППК перешёл в «Неисправность питания» или отключил шлейфы;
• Любое критичное оборудование перезагрузилось или отключилось до истечения нормативного времени.

Испытание считают успешным, если фактическое время работы при полной нагрузке ≥ нормативного (например, 60 мин для СКУД/ОПС, 24 ч + 1 ч для АПС по этапам) и напряжение на всём интервале оставалось выше минимума производителя.

Контроль внутреннего сопротивления АКБ

Даже при «правильном» расчёте автономности старые или деградировавшие аккумуляторы не выдержат нагрузку. Внутреннее сопротивление (impedance, часто измеряют методом AC conductance на частоте 1 кГц) — быстрый индикатор состояния без полного цикла разряда.

Когда измерять

• перед ПНР на объекте с АКБ, установленными монтажной организацией «год назад»;
• при расхождении расчётного и фактического времени автономии более чем на 15 %;
• при коррозии клемм, подутечках, неравномерном вздутии корпусов;
• планово — 1–2 раза в год на ответственных объектах.

Когда браковать батарейный блок

Ориентиры (уточняйте по инструкции к тестеру и datasheet АКБ):

• внутреннее сопротивление элемента выросло более чем на 30–50 % от эталона новой батареи той же модели;
• разброс сопротивления между элементами в одном блоке более 20–30 % — пара «тянет» остальные;
• напряжение открытой цепи одного элемента 12 В ниже 12,4 В после заряда при остальных 12,7+ В;
• ёмкость по контрольному разряду (если проводят) менее 80 % номинала;
• визуально: вздутие, течь электролита, температура корпуса выше ambient на 15 °C в float-режиме.

Бракованный элемент заменяют всем блоком или всей группой одной даты выпуска — «подсадка» одной новой АКБ к трём старым ускорит деградацию.

Шаблон протокола испытания

Ниже — таблица для протокола нагрузочного испытания резервного питания слаботочного шкафа. Заполняют от руки или в Excel с последующей печатью; хранят в составе исполнительной документации.

Объект: _______________   Шкаф №: ___   Дата: __.__.20__   Исполнитель: _______________

Конфигурация: ИБП/БРП модель _______, АКБ _______, U_ном ___ В, C_ном ___ А·ч. Нагрузка: P_ном = ___ Вт. Требуемая автономность: ___ ч ___ мин.

Заключение: фактическое время автономной работы при P_load = 500 Вт составило ___ ч ___ мин. Требование ___ ч ___ мин: выполнено / не выполнено. Подписи: исполнитель _______, представитель заказчика _______.

Типовые ошибки и отказы при эксплуатации

1. Общий ИБП на АПС и «всё остальное», включая HVAC

На объекте один ИБП в шкафу питает и ППК, и PoE-коммутатор, и вентилятор или кондиционер шкафа. При пропадании 220 В вентиляция останавливается — температура растёт, ток потребления оборудования увеличивается, АКБ разряжаются быстрее расчёта. При возврате сети компрессор кондиционера даёт пусковой ток, который «роняет» ИБП и перезагружает пожарку. Решение: отдельные цепи питания по категориям; вентилятор шкафа — от отдельного автомата или с задержкой пуска; АПС — только через БРП.

2. Неверный год выпуска АКБ и «свежий» шильдик на старой батарее

Монтажники иногда устанавливают АКБ со склада «лежалые» 2–3 года. Шильдик с датой производства не проверяют; k_age в расчёте принимают 1,0. На испытании автономность не дотягивает 30–40 %. На ПНР сверяйте дату выпуска (штамп на корпусе), измеряйте impedance до длительного разряда.

3. Отсутствие bypass (байпаса) при обслуживании ИБП

ИБП без схемы maintenance bypass при замене батарей или ремонте требует полного отключения нагрузки. На объекте « временно » подключают удлинитель мимо ИБП — при скачке сети оборудование остаётся без защиты, при ошибке коммутации — кратковременное отключение АПС. Для ответственных шкафов предусматривают external bypass или ИБП с встроенным байпасом; порядок переключения описывают в инструкции для эксплуатации.

4. Другие частые проблемы

• Недотянутые клеммы — просадка U_bat под нагрузкой, локальный нагрев, ложная «Неисправность АКБ».
• Неверная полярность или перепутанная последовательность/параллель — риск выхода из строя БРП и АКБ при первом включении.
• ИБП undersized в VA — номинал 600 Вт, а пик PoE 750 ВА; ИБП уходит в overload при каждом старте.
• Глубокий разряд без дозаряда — после аварии на объекте АКБ остаются разряженными неделями; сульфатация, необратимая потеря ёмкости.
• Испытание «на холодную» — разряд при +5 °C в неотапливаемом шкафу; ёмкость падает на 20–40 % от расчёта для +25 °C.

Чек-лист ПНР перед сдачей объекта

1. Расчёт t_aut выполнен по формуле с актуальными C_bat, η, k_age, P_load (аварийный режим).
2. Для PoE добавлен запас 15–25 % на inrush; проверен холодный старт.
3. АПС/ОПС питаются через штатные БРП; время 24 ч + 1 ч подтверждено по РЭ ППК или испытанием.
4. Проведено нагрузочное испытание с отключением 220 В и поминутным журналом U_bat, I_load.
5. Impedance АКБ измерена; элементы с превышением порога заменены.
6. Тип ИБП (online / line-interactive) соответствует нагрузке; для видео при «грязной» сети — online или стабилизатор.
7. Нет совместного питания критичных цепей и HVAC с одного ИБП без расчёта.
8. Предусмотрен bypass или согласован порядок обслуживания без простоя АПС.
9. Протокол испытания подписан, приложен к исполнительной документации.
10. После испытания АКБ дозаряжены до float, время заряда зафиксировано.
