LoRaWAN: gateway, карта RSSI/SNR, ADR и приёмка покрытия
- LoRaWAN на объекте: роли gateway и сети
- Размещение gateway и антенны
- Карта покрытия: RSSI и SNR
- ADR и параметры радио на приёмке
- ChirpStack / TTN: что смотреть инженеру ПНР
- Методика приёмки покрытия
- Типовые причины «дыр» покрытия
- Чек-лист ПНР LoRaWAN
LoRaWAN (спецификации LoRa Alliance) — сеть дальнего радиуса для датчиков и счётчиков с редкой телеметрией. На ПНР критичны не «красивые» дашборды, а устойчивый uplink от конечных устройств через gateway в сетевой сервер (Network Server), понятная карта RSSI/SNR и согласованные критерии приёмки покрытия. Ниже — практика в духе LoRa Alliance и типовых серверов (ChirpStack, The Things Network / The Things Stack), без вымышленных метрологических ГОСТ.

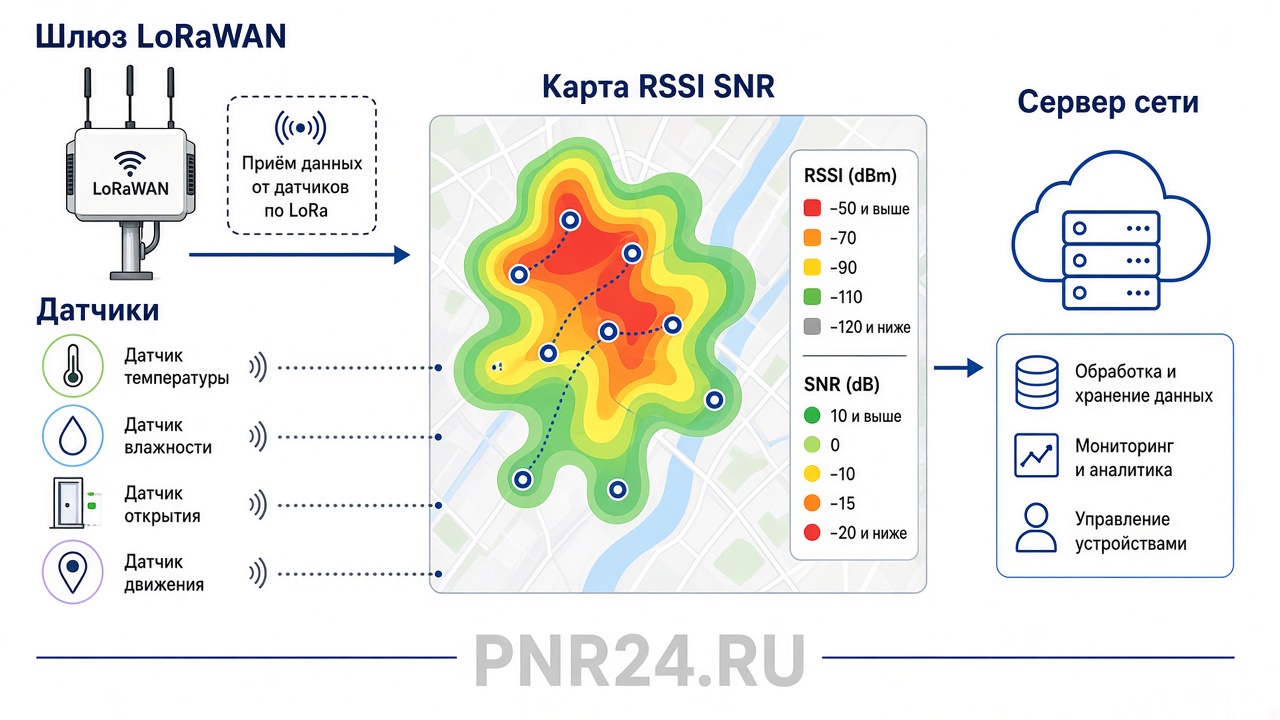

1. LoRaWAN на объекте: роли gateway и сети
| Элемент | Роль | Что проверить на ПНР |
|---|---|---|
| End Device (конечное устройство) | Датчик / счётчик с LoRa-модулем | Регион частот (EU868 и др.), OTAA/ABP, DevEUI, ключи по процедуре проекта |
| Gateway | Приём/передача радиопакетов, мост в IP | Питание, антенна, backhaul (Ethernet/LTE), связь с NS |
| Network Server (NS) | Дедупликация, ADR, сессии устройств | ChirpStack / TTN / иной NS по проекту; журнал uplink |
| Application Server | Полезная нагрузка в BMS/SCADA/облако | Интеграция MQTT/HTTP — отдельно от радиоприёмки |
2. Размещение gateway и антенны
- Высота и линия видимости важнее «мощности на глазок»: антенна за металлическим щитом или в подвале — типичная причина дыр покрытия.
- КСВ / согласованность антенны и кабеля — по инструкции производителя gateway; повреждённый фидер режет бюджет линии.
- Несколько gateway на объекте — нормальная практика для резерва и indoor; NS дедуплицирует пакеты.
- Питание PoE/адаптер и заземление корпуса/мачты — по проекту (в т.ч. с учётом грозозащиты внешней антенны).
3. Карта покрытия: RSSI и SNR
RSSI (Received Signal Strength Indicator) — оценка уровня принятого сигнала; SNR (Signal-to-Noise Ratio) — отношение сигнал/шум. Для LoRa важны оба: при сильном, но «грязном» эфире SNR может быть плохим при приемлемом RSSI.
- Снимите контрольные точки по плану объекта (этажи, дальние углы, металлические помещения, подвалы).
- В каждой точке: тестовый end device или полевой тестер; зафиксируйте RSSI, SNR, SF (spreading factor), частоту, какой gateway принял пакет.
- Критерии «годно» — по ТЗ / проекту (например, минимальный SNR и доля доставленных пакетов за N попыток). Не подставляйте чужие цифры «из интернета» в акт без согласования.
4. ADR и параметры радио на приёмке
ADR (Adaptive Data Rate) — механизм LoRaWAN, при котором NS адаптирует SF/мощность устройства по качеству канала. На приёмке покрытия:
- Уточните, включён ли ADR в проекте для класса устройств.
- Для съёмки карты иногда временно фиксируют SF (по методике проекта), чтобы сравнивать точки в одинаковых условиях — фиксируйте режим в протоколе.
- После приёмки верните штатный режим ADR, если он предусмотрен.
Региональный профиль (частотный план) должен совпадать у устройств, gateway и NS. Неверный регион = «тишина» при живом железе.
5. ChirpStack / TTN: что смотреть инженеру ПНР
- ChirpStack: статус gateway (online), события uplink, кадры join (OTAA), настройки ADR профиля приложения.
- TTN / The Things Stack: gateway connected, live data устройства, ошибки MIC / join — по консоли сети.
- Проверьте, что gateway шлёт пакеты на правильный адрес NS и что firewall пропускает нужные порты/протоколы backhaul по проекту ИБ.
Практика сообществ и документации ChirpStack/TTN: сначала join и стабильный uplink тестового устройства у gateway, затем обход контрольных точек здания.
6. Методика приёмки покрытия
- Список gateway online; антенны смонтированы по проекту.
- Тестовое устройство зарегистрировано; успешный OTAA join.
- Обход точек плана; запись RSSI/SNR/SF/gateway ID; доля успешных uplink.
- Сравнение с критериями ТЗ; дефектная ведомость по «дырам».
- Контрольная проверка штатных устройств (выборка) в рабочих местах монтажа.
- Передача карты покрытия и логов NS заказчику.
7. Типовые причины «дыр» покрытия
- Антенна gateway за экраном / в металлокабинете.
- Неверный частотный регион или канал.
- Gateway offline (LTE/Ethernet backhaul).
- Устройство в железобетонном «кармане» без запасного gateway.
- Интерференция / занятость эфира (смотреть SNR, не только RSSI).
- Ошибки AppKey/NwkKey — join не проходит (это не покрытие, а комиссионирование).
8. Чек-лист ПНР LoRaWAN
Checklist_LoRaWAN_Gateway_Pokrytie_PNR.docx
— заполняемый бланк для работы на объекте.
| № | Пункт | ☐ |
|---|---|---|
| 1 | Все gateway online; антенны и backhaul по проекту | ☐ |
| 2 | Регион частот совпадает у устройств, gateway и NS | ☐ |
| 3 | Тестовый OTAA join успешен | ☐ |
| 4 | Карта покрытия: RSSI/SNR/SF по контрольным точкам | ☐ |
| 5 | Критерии ТЗ по доле пакетов / порогам выполнены или зафиксированы отклонения | ☐ |
| 6 | Режим ADR зафиксирован (включён / временно отключён для съёмки) | ☐ |
| 7 | Выборка штатных устройств даёт стабильный uplink | ☐ |
| 8 | Логи NS и карта переданы в комплект ПНР | ☐ |
Приёмка LoRaWAN — это подтверждённое покрытие контрольных точек и живой путь device→gateway→NS, а не только установка мачты. RSSI и SNR в протоколе важнее словесной оценки «ловят нормально».
