Грозозащита и SPD на слаботочных линиях: зоны, монтаж и ПНР

1. Зачем СПД на слаботочных линиях
2. IEC 61643 и классы/типы: что важно инженеру ПНР
3. Куда ставить: границы зон и типовые места
4. Линии: Ethernet, RS-485, сигналы 4–20 мА, питание 24 В
5. Заземление SPD и уравнивание потенциалов
6. Проверка на объекте: что измерить и зафиксировать
7. Типовые ошибки монтажа
8. Чек-лист ПНР грозозащиты / SPD

Грозовые и коммутационные перенапряжения выводят из строя контроллеры BMS, коммутаторы, преобразователи RS-485 и полевые модули чаще, чем «битая прошивка». Устройства защиты от импульсных перенапряжений (УЗИП / SPD, Surge Protective Device) на слаботочных линиях — часть системы уравнивания потенциалов и зонирования объекта, а не «опциональная коробка в шкафу». Ниже — практическая методика для инженера пусконаладки (ПНР): что проверить по проекту и документации SPD семейства IEC 61643, без подмены проектных решений вымышленными пунктами ПУЭ или ГОСТ.

1. Зачем СПД на слаботочных линиях

Слаботочные цепи (Ethernet, RS-485/Modbus, сигналы датчиков, питание 24 В DC полевых модулей) имеют низкое рабочее напряжение и тонкую изоляцию входных каскадов. Импульс от наводки на длинной трассе или от разности потенциалов между зданиями/корпусами легко превышает допустимое напряжение порта.

• Прямой удар / ближняя молния — наводки на протяжённые кабели между зданиями, по кровле, по фасаду.
• Коммутационные перенапряжения — пуски мощных нагрузок, АВР, КЗ в силовой сети рядом со слаботочным шкафом.
• Разность потенциалов «земель» — два шкафа на разных контурах; экран или сигнальная земля становится путём уравнивающего тока.

2. IEC 61643 и классы/типы: что важно инженеру ПНР

Международное семейство стандартов IEC 61643 описывает требования и испытания SPD. Для практики ПНР достаточно понимать уровни защиты и параметры из паспорта изделия — не «заучивать» номера пунктов.

В РФ требования к молниезащите и электроустановкам задаются проектом с опорой на действующие нормы (в т.ч. ПУЭ и связанные документы). Не подставляйте в акт произвольные номера пунктов ПУЭ «по памяти»: фиксируйте «по проекту / ПУЭ / документации производителя SPD» и указывайте конкретный чертёж, позицию спецификации и артикул.

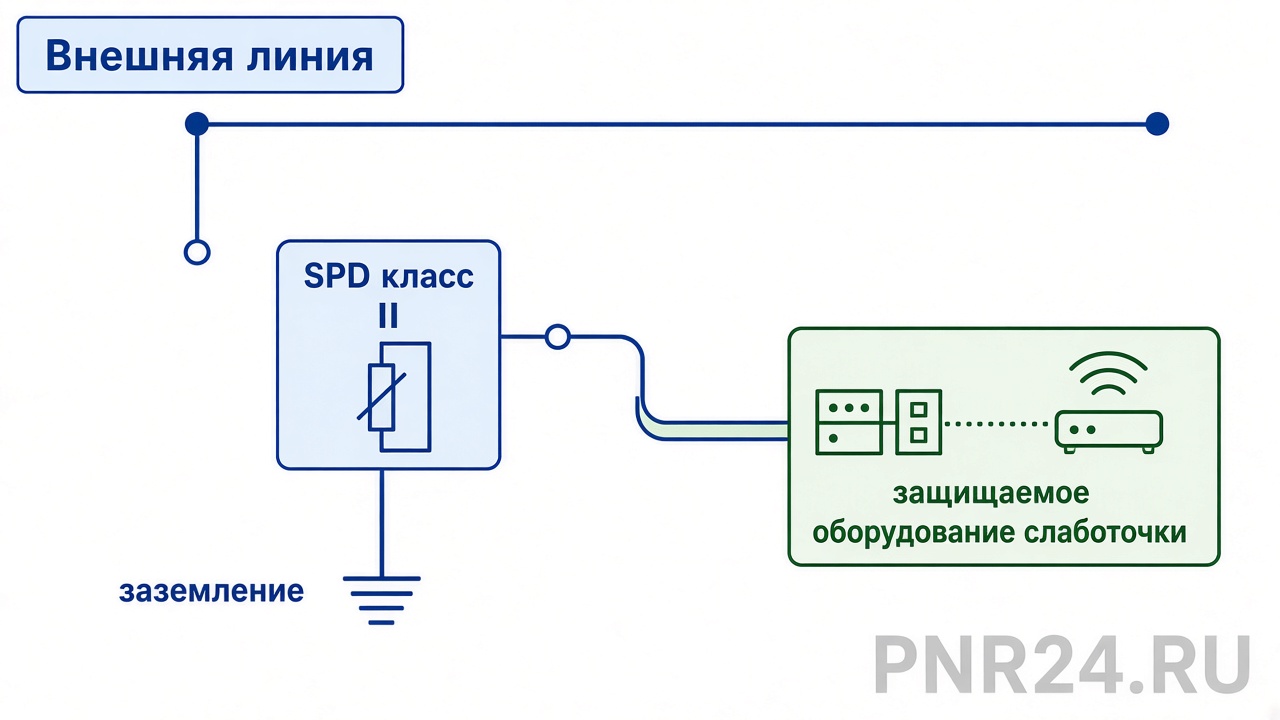

3. Куда ставить: границы зон и типовые места

Инженерная логика зонирования (концепция LPZ / зон молниезащиты в проектной практике): SPD ставят на границе зоны, где кабель входит в более защищённую область — здание, этажный шкаф, шкаф автоматики, корпус оборудования.

• Ввод внешней трассы в здание / в слаботочный щит.
• Переход между корпусами по эстакаде / подземному каналу.
• Перед оборудованием с дорогими портами (коммутатор на мачте, контроллер на кровле, удалённый I/O).
• Каскад: грубая ступень на вводе + тонкая у оборудования — если так заложено проектом (согласование U_p и расстояний — по документации SPD и проекту).

На ПНР сверьте: каждая внешняя или межкорпусная слаботочная линия из проекта имеет SPD в указанных точках; «забытая» линия на кровлю — классический дефект.

4. Линии: Ethernet, RS-485, сигналы 4–20 мА, питание 24 В

5. Заземление SPD и уравнивание потенциалов

SPD работает только при низкоимпедансном пути отвода импульса к системе уравнивания потенциалов / защитному заземлению по проекту. Длинный тонкий провод «на ближайший болт» сводит защиту на нет: импульсное падение напряжения на проводе добавляется к U_p на оборудовании.

• Сечение и длина проводника PE/уравнивания — по проекту и инструкции на SPD (коротко, по возможности широко/многожильно для ВЧ-составляющей импульса).
• Точка подключения — к шине уравнивания шкафа / ГЗШ / указанной клемме, а не к случайному корпусу двери.
• Не путайте рабочий 0 В сигнальной цепи с PE, если схема проекта их разделяет; соединение — только там, где указано.

Требования ПУЭ и проектной документации к заземлению и уравниванию обязательны на объекте, но в журнале ПНР ссылайтесь на конкретный лист проекта и паспорт SPD, а не на выдуманный «п. X.Y.Z ПУЭ».

6. Проверка на объекте: что измерить и зафиксировать

1. Сверка артикула SPD со спецификацией / исполнительной ведомостью.
2. Визуально: линия проходит через SPD, нет обходной перемычки «временно».
3. Длина и сечение отвода к шине уравнивания; момент затяжки клемм (если нормирован производителем).
4. Индикатор состояния / сухой контакт «fault» SPD — в норме; при наличии — ввод в SCADA/BMS по ТЗ.
5. Функциональный тест линии после монтажа (ping / опрос Modbus / ток петли).
6. Фото узла и запись в журнал ПНР: позиция, линия, куда ушёл PE.

Импульсные испытания генератором на действующем объекте без методики заказчика и производителя — вне типовой зоны ответственности ПНР. Не имитируйте «проверку грозой» подручными средствами.

7. Типовые ошибки монтажа

• SPD установлен, но кабель заведён мимо клемм (обход).
• Отвод к «земле» 2–3 м тонким проводом — защита декоративная.
• Один Ethernet-SPD на четыре линии «через разветвитель» без проекта.
• Сигнальный SPD с U_c под 230 В на линии 24 В (или наоборот).
• Экраны резаны/заземлены хаотично рядом с SPD, создавая петли (см. статьи про FTP и EMC).
• После грозы модуль SPD в аварийном состоянии, а в журнале «всё ОК» — нет периодического осмотра индикаторов.

8. Чек-лист ПНР грозозащиты / SPD

Рабочая защита слаботочки — это правильный тип SPD на границе зоны плюс низкоимпедансный отвод импульса. На ПНР ваша задача — подтвердить исполнение проекта и паспорта изделия, а не изобретать норму «на глаз».
