Охранная сигнализация: ПНР разделов, GSM/IP-канал, tamper и батарея

1. Состав ОПС: разделы, шлейфы, извещатели, ППК
2. Разделы (партиции): постановка / снятие и права
3. Каналы передачи: GSM, IP, резервирование
4. Tamper корпусов и шкафов
5. АКБ: ёмкость, заряд, тест автономности
6. Тест канала на пульт / сервер мониторинга
7. Типовые неисправности ПНР ОПС
8. Чек-лист ПНР охранной сигнализации

Охранная сигнализация (ОПС) на коммерческих и промышленных объектах — это совокупность извещателей, шлейфов (или адресных линий), приёмно-контрольного прибора (ППК), средств передачи извещений и раздела учёта (партиции). Для инженера ПНР критичны: корректная разбивка на разделы, исправность тамперов, состояние аккумуляторной батареи (АКБ) и подтверждённый тест канала на пульт централизованного наблюдения (ПЦН) или сервер мониторинга. Ниже — методика без вымышленных номеров пунктов ГОСТ: пороги и алгоритмы — из проекта, ТЗ, паспорта ППК и регламента охранной организации.

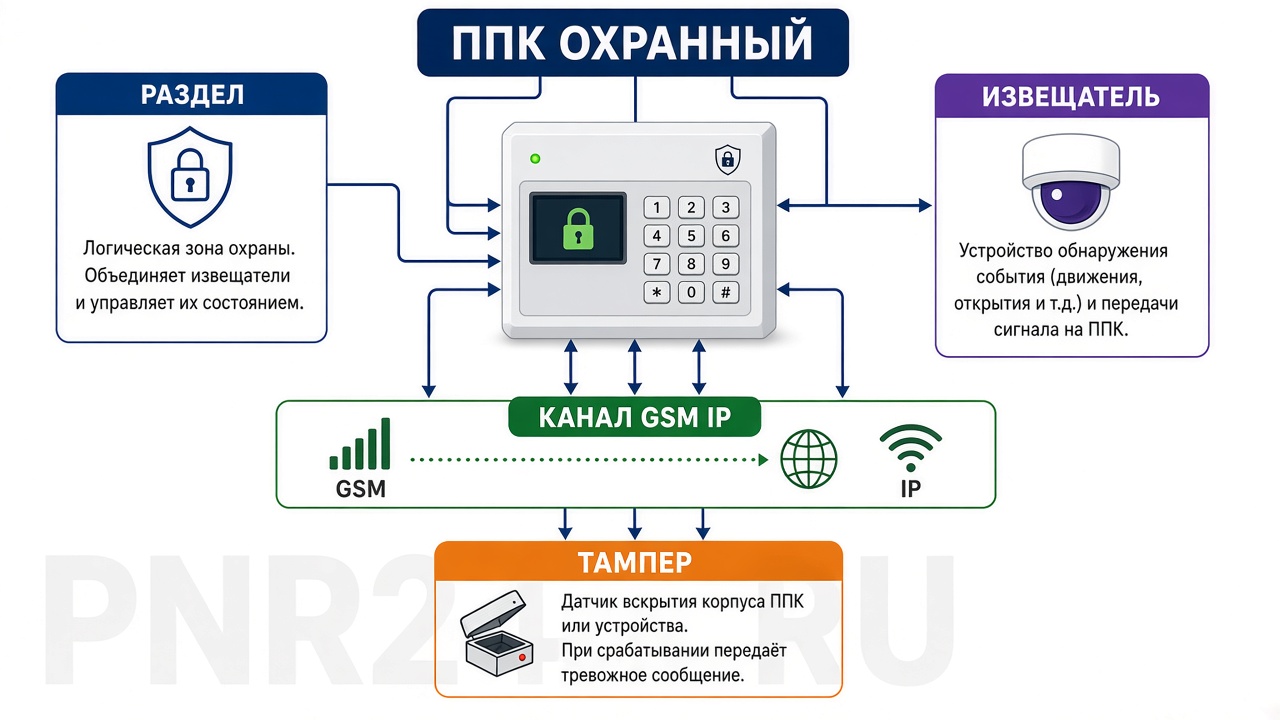

1. Состав ОПС: разделы, шлейфы, извещатели, ППК

• Извещатели — магнитоконтактные (СМК), объёмные ИК / комбинированные, вибрационные, разбитие стекла и др. по проекту.
• Шлейф — проводная линия до зоны/извещателя; для шлейфов с оконечным элементом (EOL / резистор) сопротивление и топология — строго по паспорту ППК.
• Адресная линия — при адресных системах: адреса устройств уникальны, тип извещателя совпадает с конфигурацией.
• ППК — приём, отображение, постановка/снятие, формирование извещений.
• Раздел (partition) — логическая группа зон, ставящаяся под охрану независимо.

2. Разделы (партиции): постановка / снятие и права

1. Сверить карту разделов с поэтажным планом и зонами ответственности арендаторов / служб.
2. Проверить коды / карты / ключи: постановка, снятие, принуждение (duress) — если предусмотрено ТЗ и политикой объекта.
3. Тест «незакрытая зона»: попытка постановки при нарушенном шлейфе — отказ или предупреждение по логике ППК.
4. Задержка на вход / выход (entry/exit delay) — по проекту; измерить фактическое время секундомером.
5. Права пользователей: кто ставит какой раздел; журнал событий фиксирует оператора.

3. Каналы передачи: GSM, IP, резервирование

Типовые каналы доставки извещений:

• IP (Ethernet / VPN) — основной на многих объектах; проверить маршрут, DNS/NTP при необходимости, порт и протокол по настройкам передатчика / ПО пульта.
• GSM / GPRS / LTE — резерв или основной; уровень сигнала (RSSI), правильный APN, PIN SIM, роуминг — по регламенту оператора связи и паспорту модуля.
• Резервирование — при отказе основного канала извещение уходит по резервному в пределах таймаута, заданного проектом / договором с ПЦН.

4. Tamper корпусов и шкафов

Tamper (тампер) — контакт контроля вскрытия корпуса извещателя, сирены, ППК или шкафа. На ПНР:

• Вскрыть корпус (аккуратно) — событие тампера в журнале / на индикации ППК.
• Закрыть — восстановление / постановка тампера в норму по логике прибора.
• Проверить, уходит ли извещение о тампере на ПЦН (если требуется договором).
• Для шкафов — концевик двери шкафа и целостность пломб по регламенту заказчика.

5. АКБ: ёмкость, заряд, тест автономности

1. Тип и номинал АКБ — по паспорту ППК / блока питания (напряжение, ёмкость А·ч).
2. Измерить напряжение на клеммах при работе от сети (заряд) и после отключения сети.
3. Отключить сетевое питание (согласованно) — ППК должен перейти на АКБ без ложных тревог (если так задано) и сформировать извещение о переходе / аварии сети — по конфигурации.
4. Длительность автономной работы — по проекту / ТЗ / договору с ПЦН; ориентир расчёта — ёмкость и ток нагрузки из datasheet, факт — контрольный прогон в допустимом окне работ.
5. Дата установки АКБ, температура шкафа, признаки вздутия — в журнал ПНР.

6. Тест канала на пульт / сервер мониторинга

Без подтверждения с ПЦН / диспетчерской «канал работает» не считается сданным.

1. Согласовать окно теста с оператором пульта (чтобы не было ложного выезда ГБР).
2. Передать тестовое извещение (тест / тревога / снятие — по регламенту пульта).
3. Получить обратную связь: время приёма, код события, ID объекта.
4. Повторить для резервного канала.
5. Зафиксировать в протоколе ФИО оператора пульта, время, результат.

7. Типовые неисправности ПНР ОПС

8. Чек-лист ПНР охранной сигнализации

ОПС готова к сдаче, когда разделы ставятся без ложных зон, тамперы живые, АКБ держит нагрузку, а пульт подтвердил приём по основному и резервному каналу.
