Датчики температуры, давления, влажности и перепада — основа контуров HVAC (Heating, Ventilation, Air Conditioning) в BMS. Ошибка масштабирования 4–20 мА или неправильная схема PT1000 даёт «красивый» график с неверной физикой: перерасход энергии, ложные аварии, риск для оборудования. Для ПНР ориентиры — IEC 60751 (промышленные платиновые термометры сопротивления), datasheet преобразователя и проект/ТЗ по допускам. Не опирайтесь на вымышленные пункты ГОСТ: допуск на точке фиксируйте по документации производителя и согласованной программе испытаний.

1. Задача ПНР датчиков HVAC в контуре BMS

На пусконаладке нужно подтвердить:

• Правильность монтажа и маркировки (канал, воздуховод, подача/обратка).
• Соответствие типа датчика проекту (PT1000 vs NTC, активный 0–10 В vs пассивный RTD).
• Корректность масштаба в контроллере (raw → engineering units).
• Отклонение от эталона в пределах допуска по ТЗ / datasheet.
• Поведение при обрыве/КЗ (если предусмотрено диагностикой входа).

2. PT1000 по IEC 60751: сопротивление и расчёт

PT1000 — платиновый термометр сопротивления с номиналом R₀ = 1000 Ω при 0 °C. Для стандартного коэффициента TCR (температурный коэффициент) по IEC 60751 часто используют α ≈ 0,00385 °C⁻¹ (класс характеристик уточняйте в datasheet: допуск класса A/B и т.п.).

Линейное приближение (малый диапазон)

Для ориентировочной оценки в ограниченном диапазоне:

R(t) ≈ R₀ · (1 + α · t), где t — температура в °C.

Пример: ожидаемое сопротивление PT1000 при 25 °C:

R(25) ≈ 1000 · (1 + 0,00385 · 25) = 1000 · 1,09625 = 1096,25 Ω.

При 0 °C: 1000 Ω; при 50 °C: ≈ 1000 · (1 + 0,00385 · 50) = 1192,5 Ω.

Callendar–Van Dusen (кратко)

Для t ≥ 0 °C стандартная форма:

R(t) = R₀ · (1 + A·t + B·t²),

где A, B — коэффициенты для характеристики по IEC 60751 (конкретные числа берите из стандарта/datasheet применяемого датчика, не из памяти «на глаз»). На ПНР достаточно: измерить R омметром (или через вход контроллера в режиме диагностики) и сравнить с расчётом/таблицей для температуры эталона.

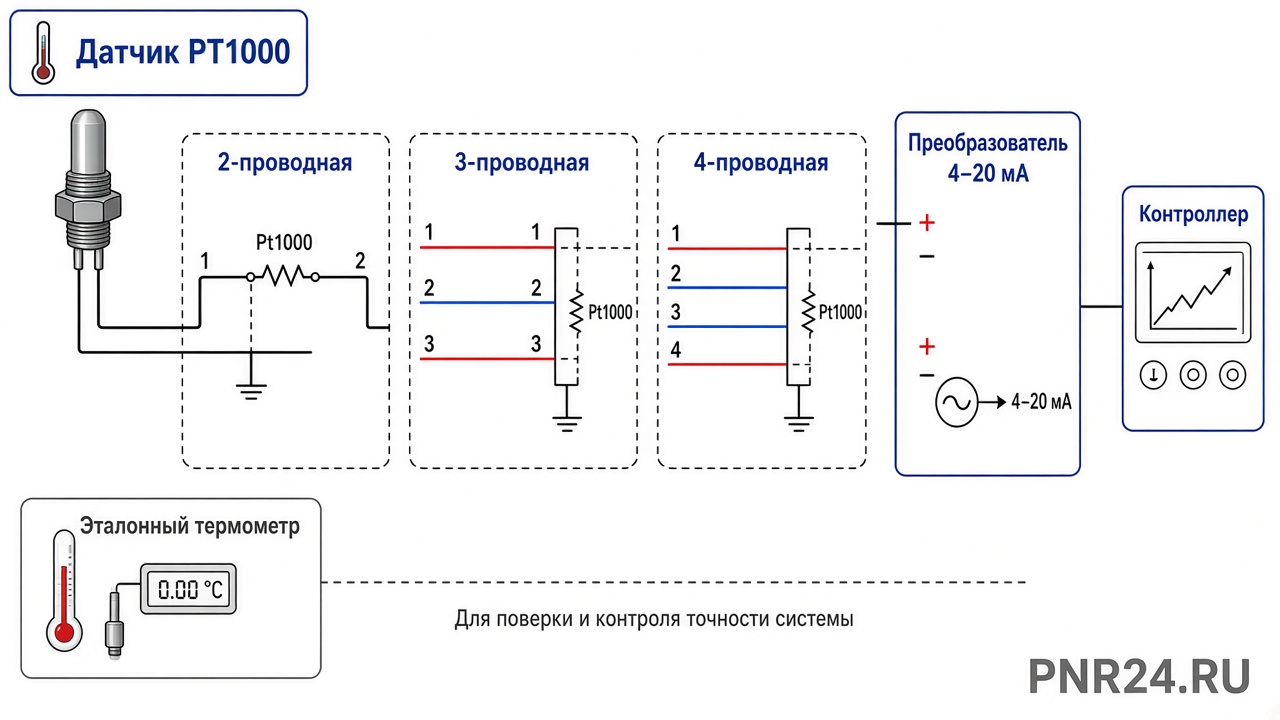

3. Схемы подключения RTD: 2-, 3- и 4-проводная

Оценка влияния 2-проводной схемы: если каждая жила 0,5 Ω, добавка 1 Ω к PT1000 даёт примерно Δt ≈ 1 / (1000·0,00385) ≈ 0,26 °C (порядок величины при линейном α). На длинных трассах ошибка растёт — поэтому проект часто требует 3- или 4-проводку либо головку 4–20 мА у датчика.

4. Петли 4–20 мА и сигналы 0–10 В

4–20 мА

• 4 мА — обычно нижняя граница шкалы (или диагностика обрыва при <3,6 мА — по datasheet / NAMUR, если заявлено).
• 20 мА — верхняя граница шкалы.
• Питание петли: 2-wire (loop-powered) vs 3/4-wire — сверяйте схему клемм.
• Нагрузка AI: суммарное сопротивление петли ≤ допустимого для данного напряжения питания (расчёт по datasheet преобразователя).

Пример масштаба: датчик давления 0…2500 Па → 4…20 мА. При измеренных 12 мА:

доля шкалы = (12 − 4) / (20 − 4) = 0,5 → P = 0,5 · 2500 = 1250 Па.

В контроллере должны совпасть: raw current (или raw counts), engineering range и единица измерения.

0–10 В

• Чувствительнее к падению на длинных линиях и наводкам, чем токовая петля.
• Общий GND сигнала обязателен; «земляные петли» искажают показания.
• Проверяйте, что вход контроллера настроен на 0–10 В, а не на 0–5 В / 2–10 В.

5. Калибровка vs эталон: методика на объекте

1. Подготовить эталон с действующей поверкой/калибровкой (термометр, калибратор петли, манометр) — класс точности не хуже требуемого ТЗ.
2. Обеспечить тепловое/гидравлическое равновесие: эталон и датчик в одной среде (погружение, один воздуховод рядом с точкой отбора).
3. Снять не менее 2–3 точек по шкале (низ / середина / верх), если доступно регулированием процесса или калибратором.
4. Зафиксировать: эталон, показание SCADA/контроллера, ток/напряжение/сопротивление, условие среды.
5. Вычислить абсолютную и относительную погрешность; сравнить с допуском по ТЗ / datasheet.
6. При выходе за допуск — коррекция scale/offset в контроллере только если это разрешено проектом; иначе замена датчика / устранение монтажа.

6. Дрейф, типовые неисправности и протокол

Минимальный протокол калибровки / проверки (поля бланка): объект, точка (тег), тип датчика, схема (2/3/4 / 4–20 / 0–10), эталон (зав. №, дата поверки), условия, таблица точек (эталон / измерение / погрешность), допуск, заключение, подписи.

7. Чек-лист ПНР датчиков HVAC

Качественный ПНР датчиков — это совпадение трёх слоёв: физика сенсора (R/I/U), масштаб в контроллере и отображение в BMS, подтверждённое эталоном и протоколом.
